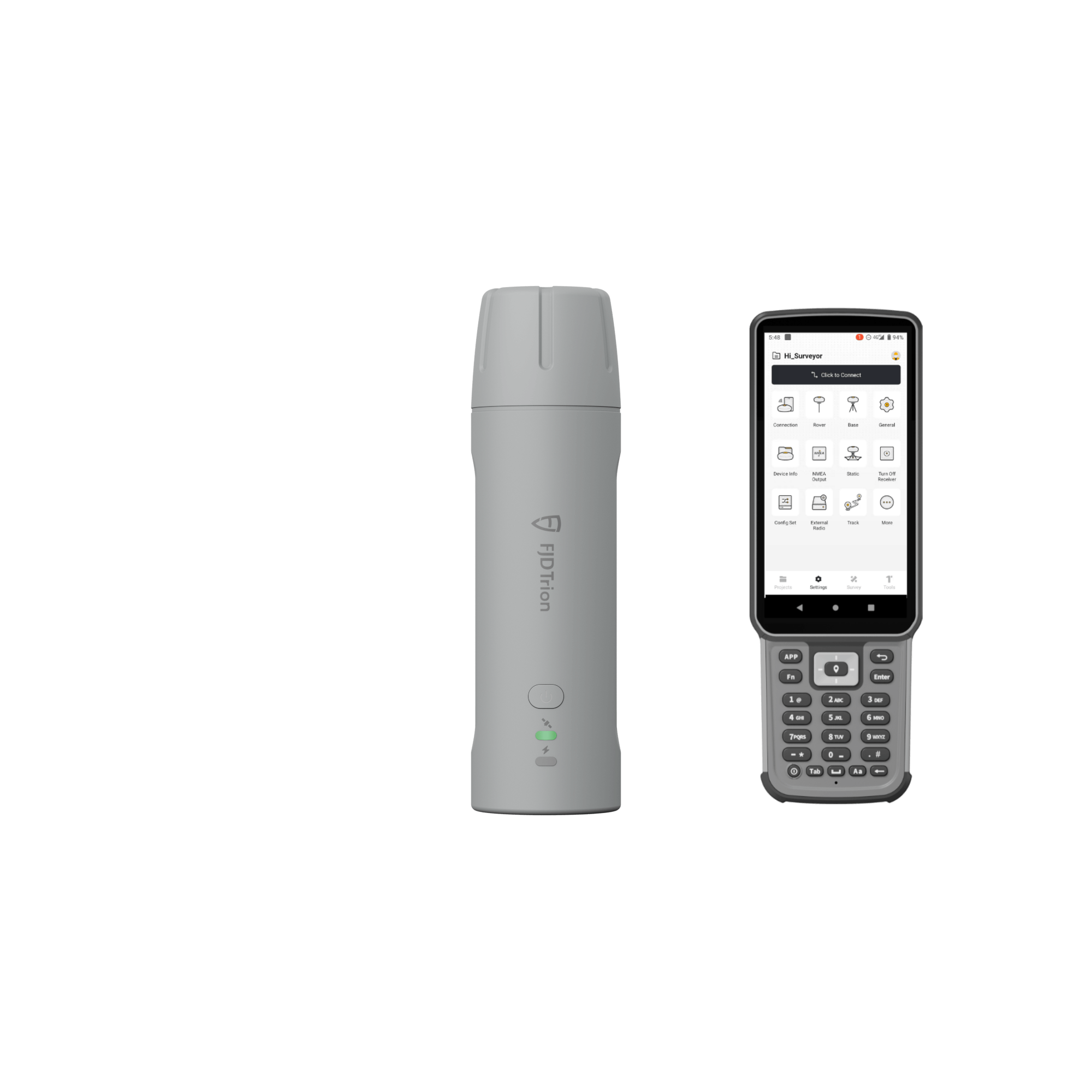

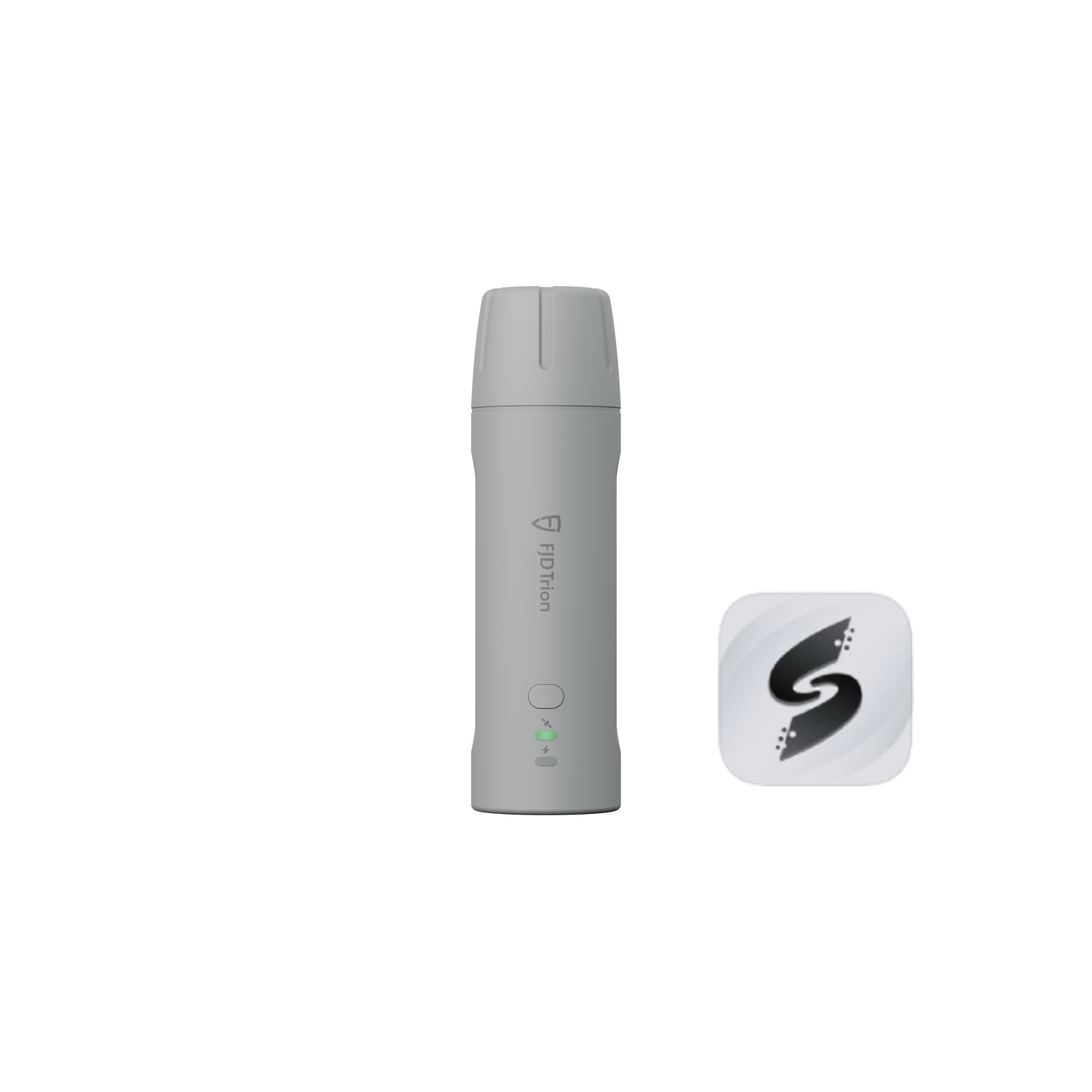

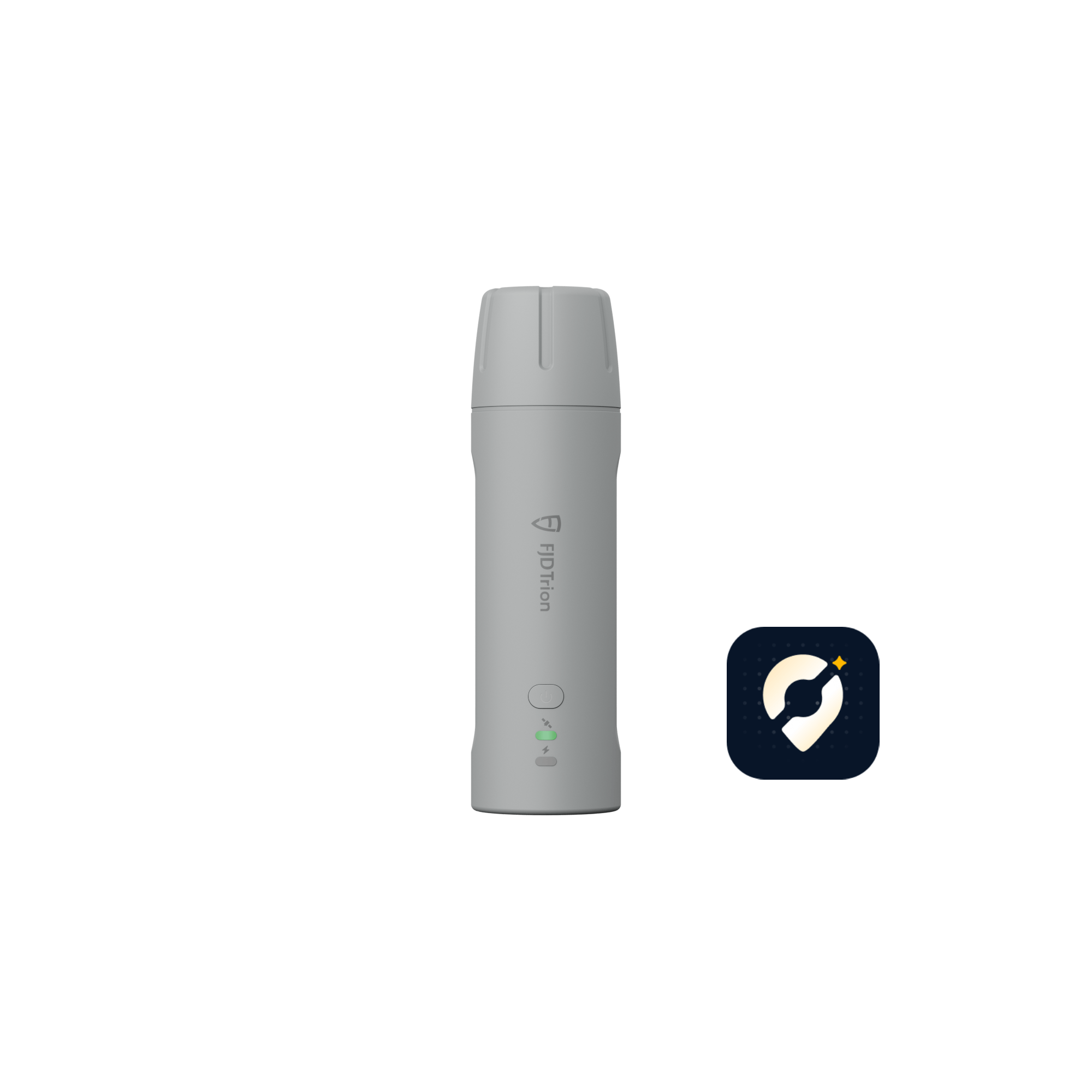

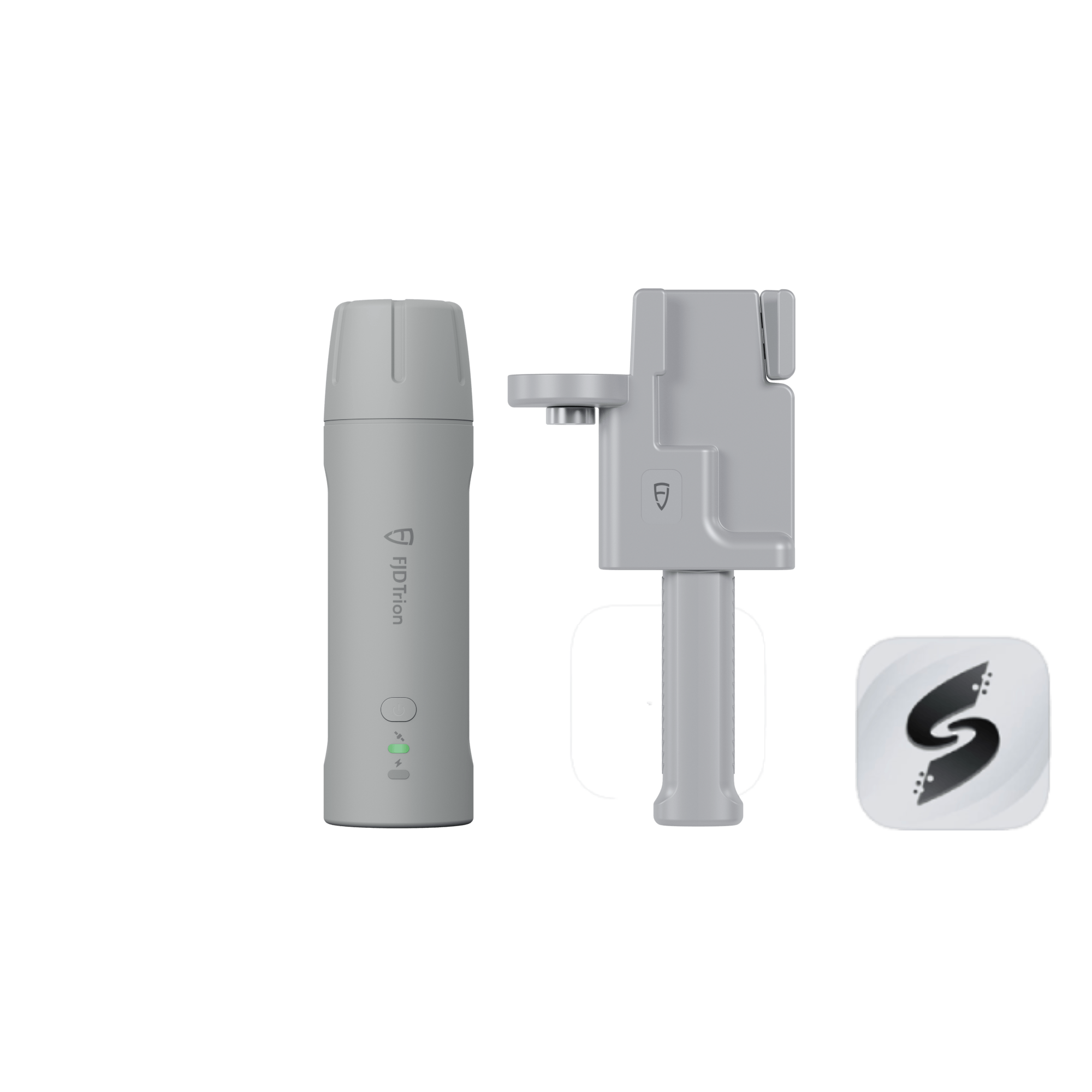

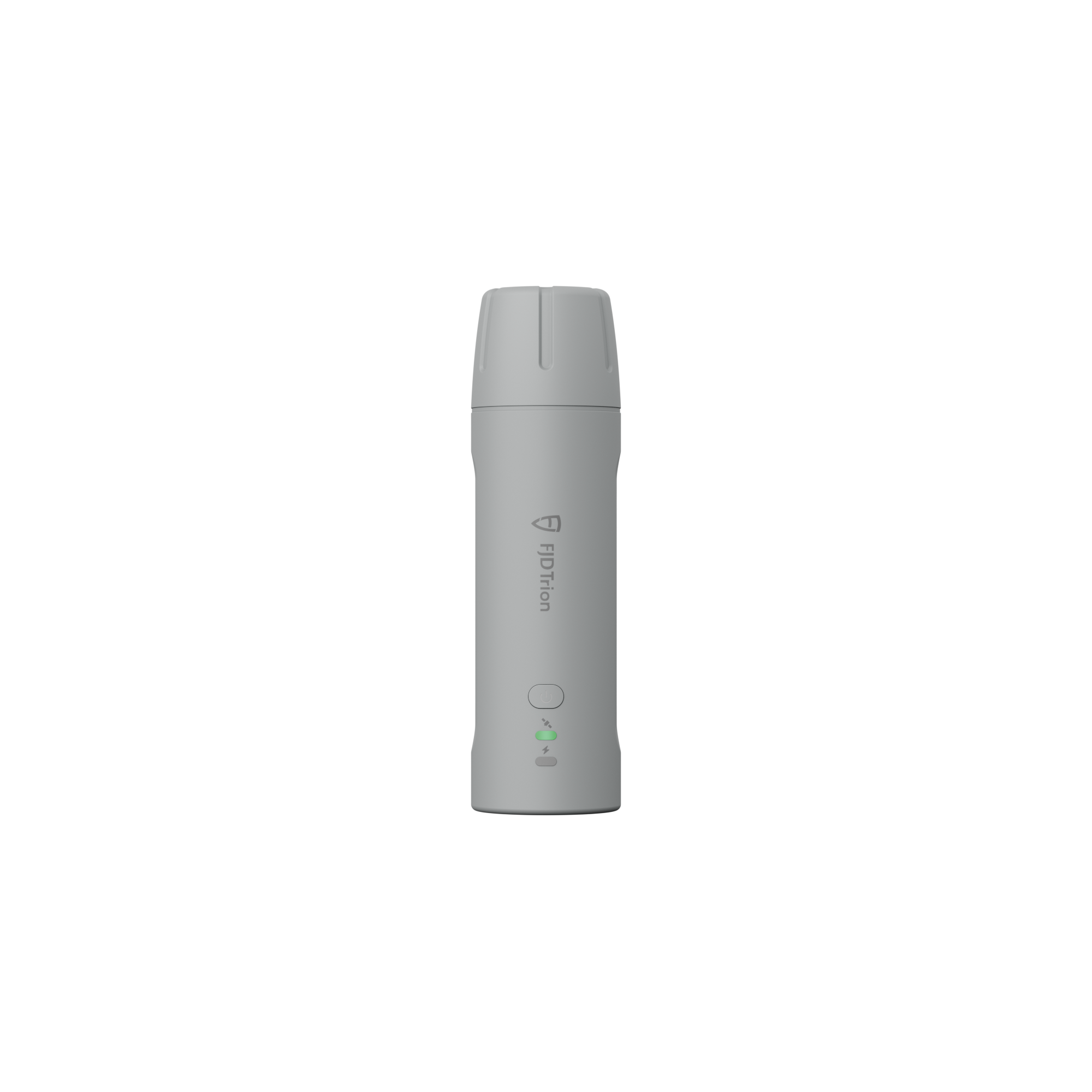

FJD Trion V4E Mini RTK Receiver
Small in Hand, Boundless on Land
Get it between -
Petit en main, sans limites sur terre
Le récepteur FJD Trion V4E Mini RTK repousse les limites des récepteurs GNSS traditionnels grâce à sa praticité et sa précision portable. Avec un poids de seulement 320 g, le V4E offre un positionnement au centimètre près sans tige de centrage, idéal pour les particuliers, les équipes et les professionnels en déplacement. Facile à utiliser et économique, il exploite instantanément toute la puissance de la topographie de haute précision.

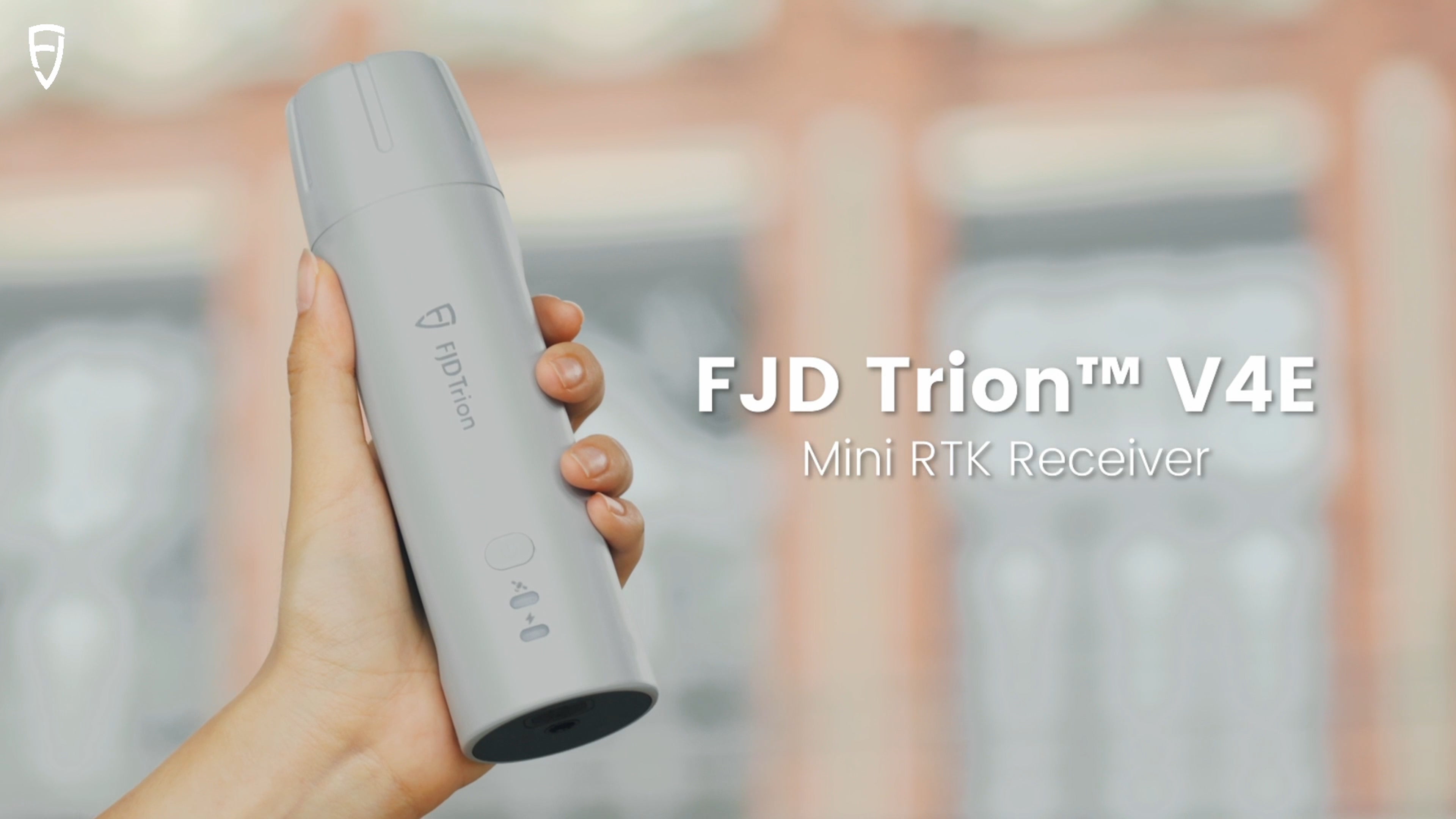

Vidéo
Caractéristiques principales
Constellations mondiales
1408 canaux pris en charge
H≤0, 8 cm+1 ppm
V≤1, 5 cm+1 ppm

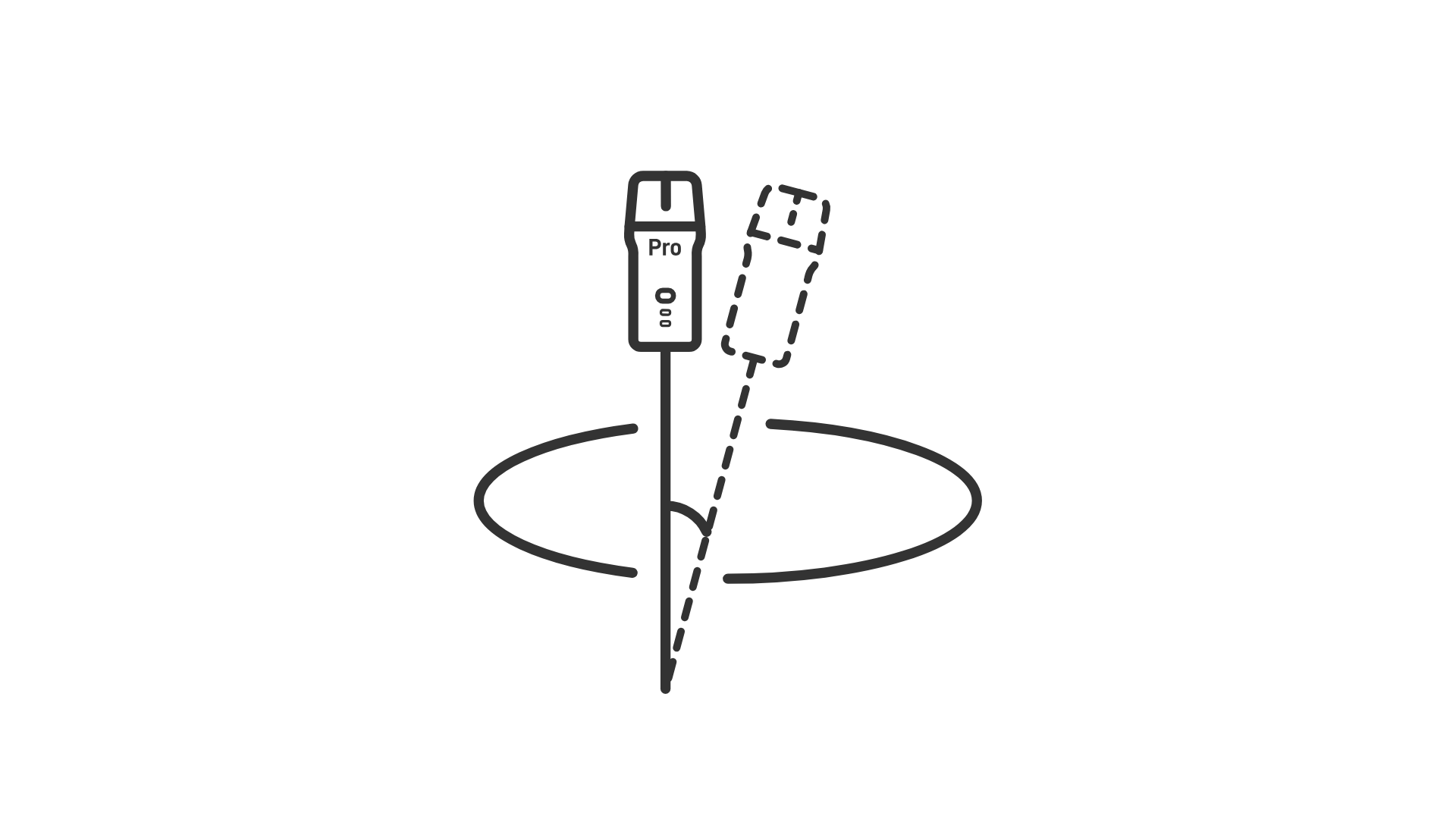

IMU intégré
Relevé d'inclinaison maximale de 30°
Mesure laser
Précision @3m≤3cm
Heure de démarrage
Froid : ≤ 30 s, Chaud : ≤ 5 s, Init RTK : 5 s

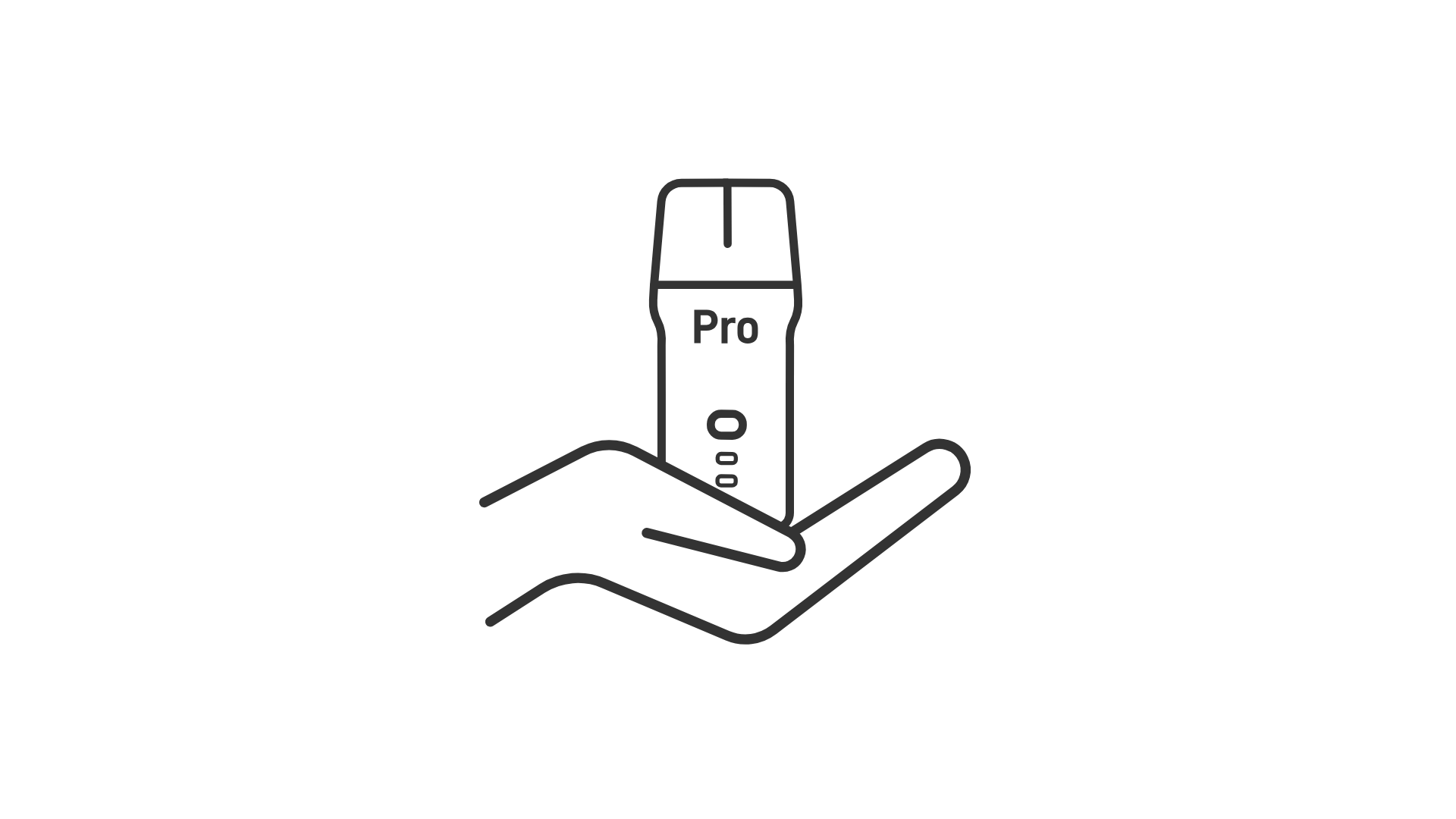

Format de poche
Seulement 320 g
Avantages clés
Petite taille, grande puissance

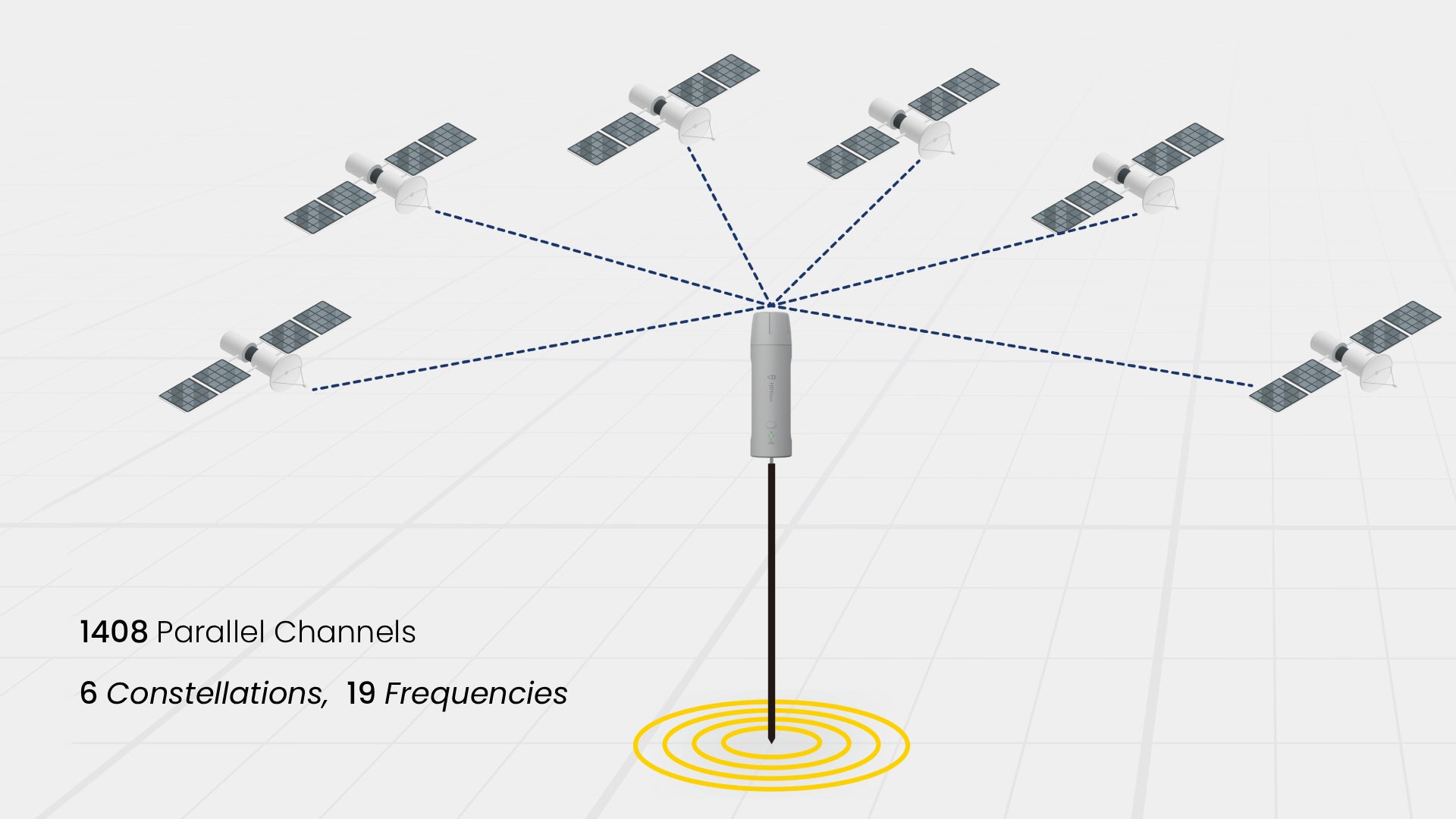

Offre une précision centimétrique avec une précision statique de ±1, 5 cm. Il prend en charge 1408 canaux et couvre toutes les constellations GNSS, notamment GPS, BDS, GLONASS, Galileo, QZSS et SBAS. Avec un poids de seulement 320 g, le V4E offre une large compatibilité avec les services de correction courants, prenant en charge la connectivité NTRIP avec RTCM 2. 3, RTCM 3. x et CMR.
Pas de poteau, pas de problème

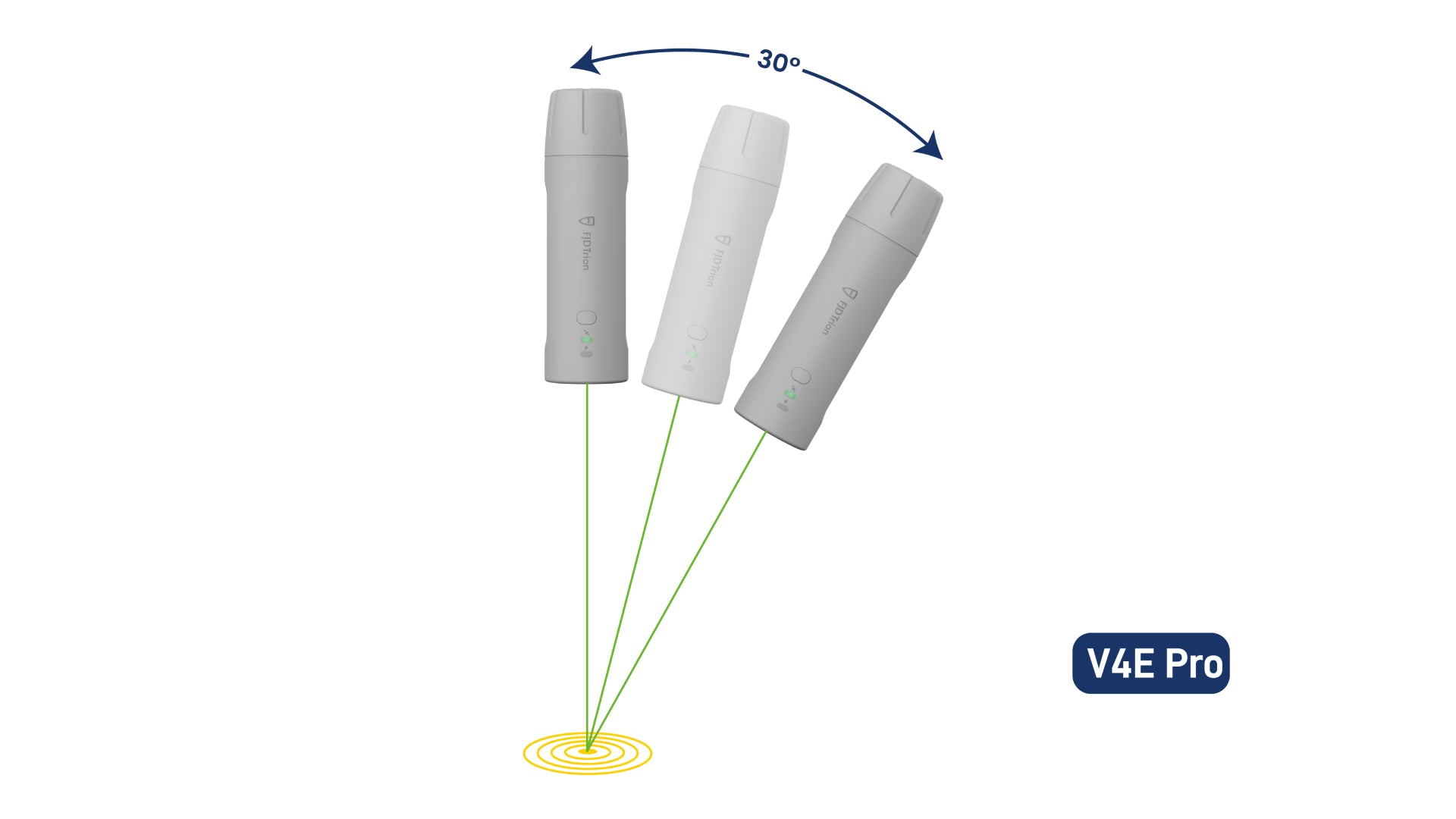

Compensez les angles d'inclinaison jusqu'à 30° (version PRO) grâce à une centrale inertielle intégrée, vous évitant ainsi de devoir la maintenir parfaitement droite. Vous bénéficiez ainsi d'une précision ≤ 3 cm à 3 m de distance, sans mire de nivellement. Le télémètre LiDAR intégré de la version PRO atteint également une précision de ± 3 mm à 10 m de distance, pour un ciblage précis.

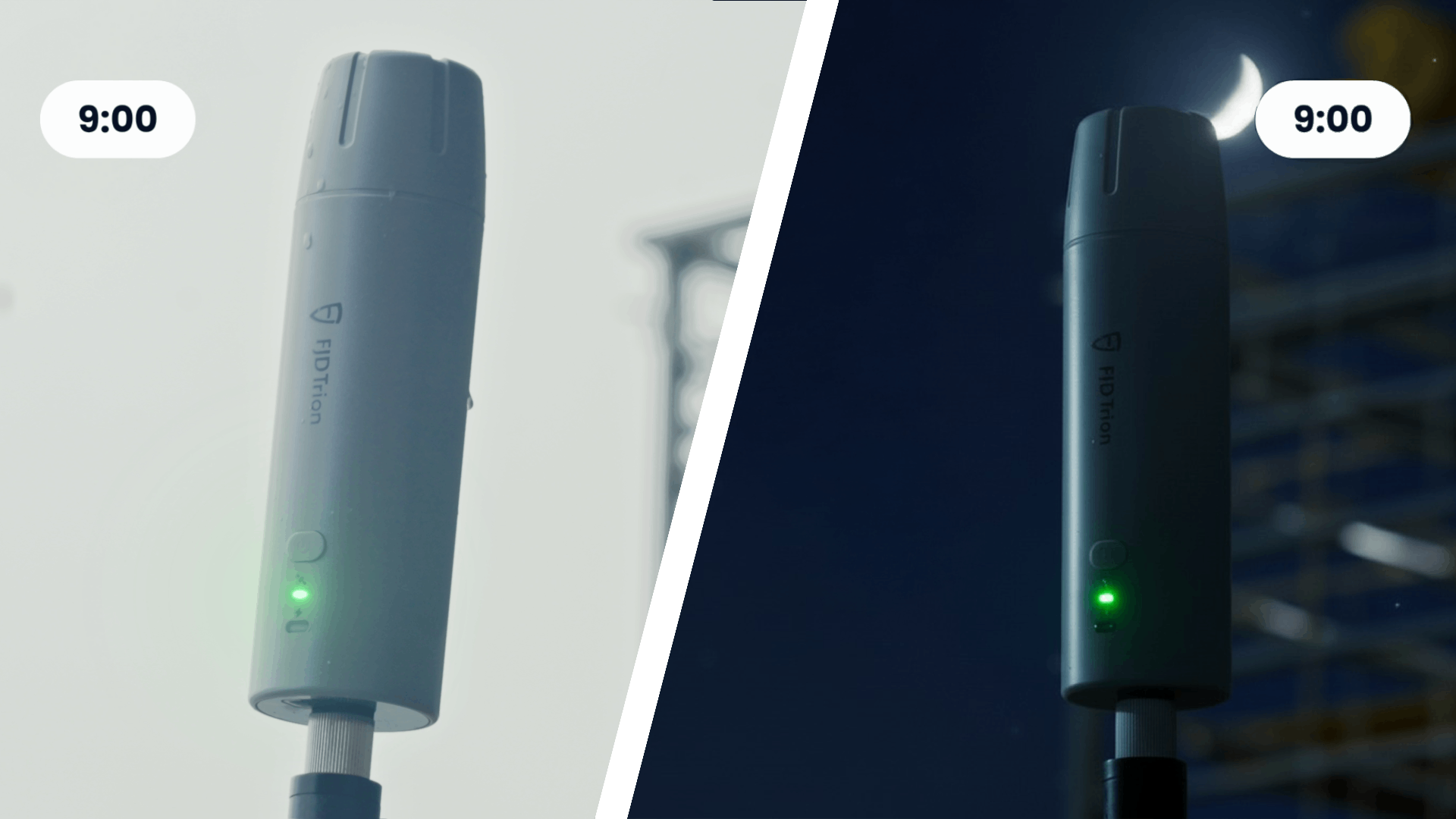

Conçu pour une efficacité tout au long de la journée
Restez productif toute la journée. Son autonomie dépasse les 12 heures et sa charge complète prend moins de 3 heures. Vous pouvez même utiliser le V4E pendant la charge avec une batterie externe, pour une productivité optimale.

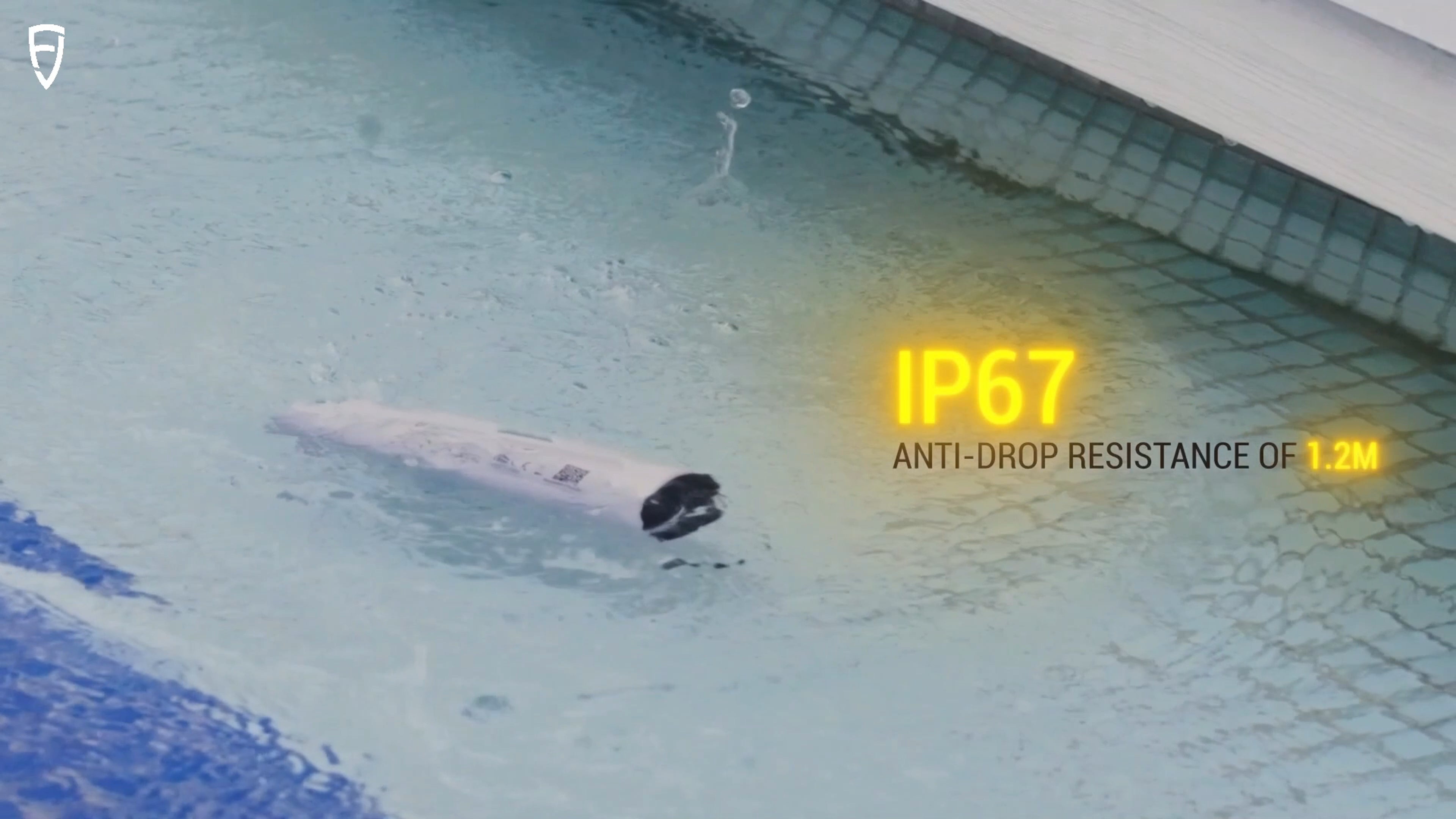

Protégé. Durable. Fiable.
Avec sa protection IP67 contre l'eau et la poussière et sa résistance aux chutes de 1, 2 mètre, la V4E est conçue pour les environnements difficiles. Elle continue de fonctionner de manière fiable même exposée à la poussière ou aux chutes accidentelles, garantissant une précision constante pour vos projets en extérieur.

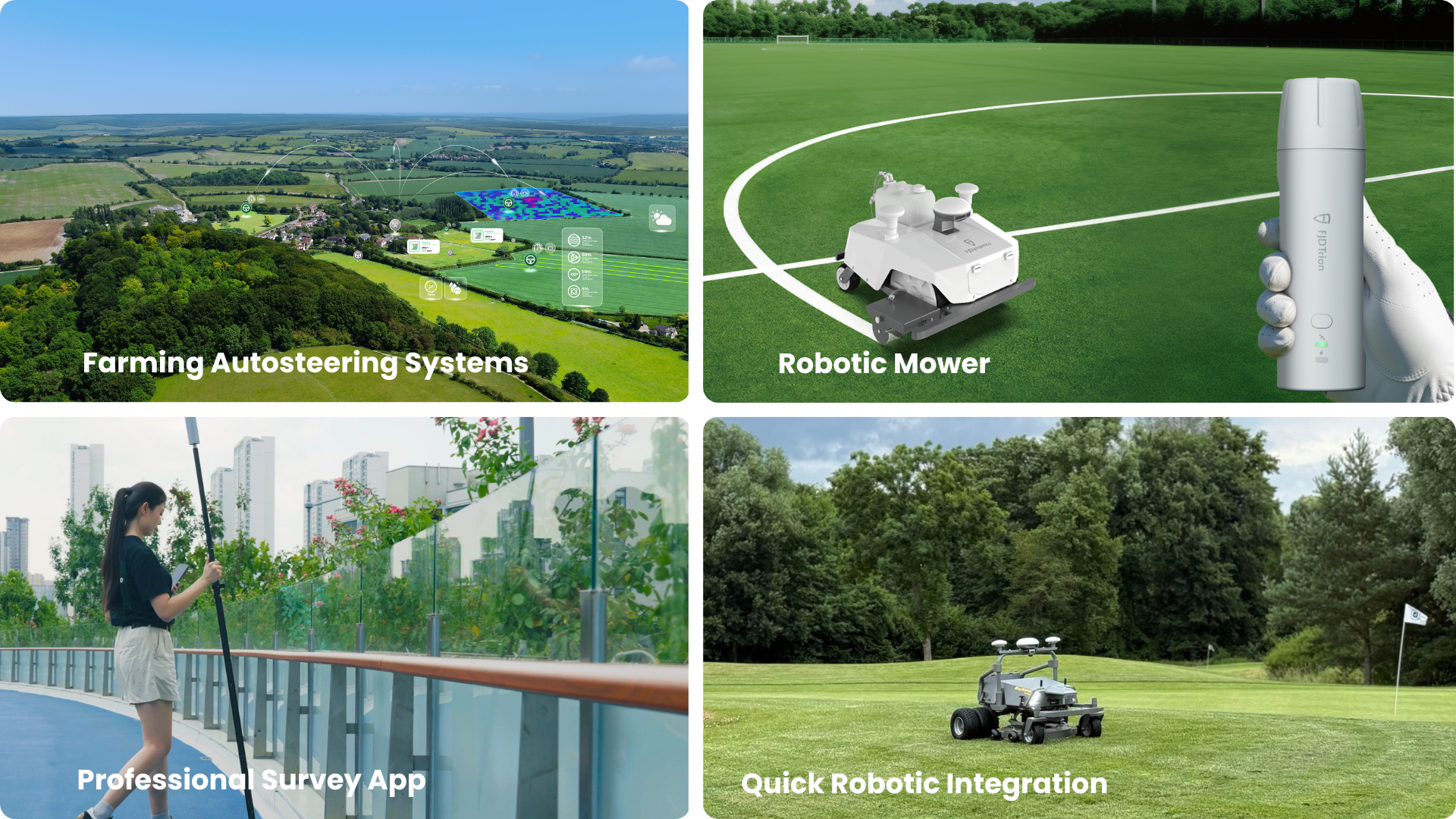

ACCÈS FACILE À L'ÉCOSYSTÈME TECHNOLOGIQUE FJD

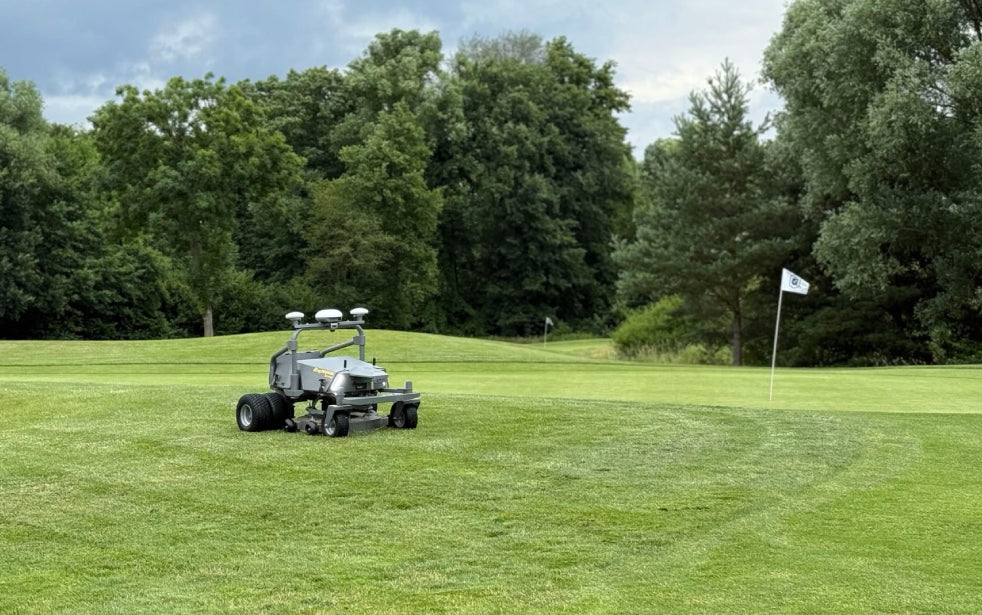

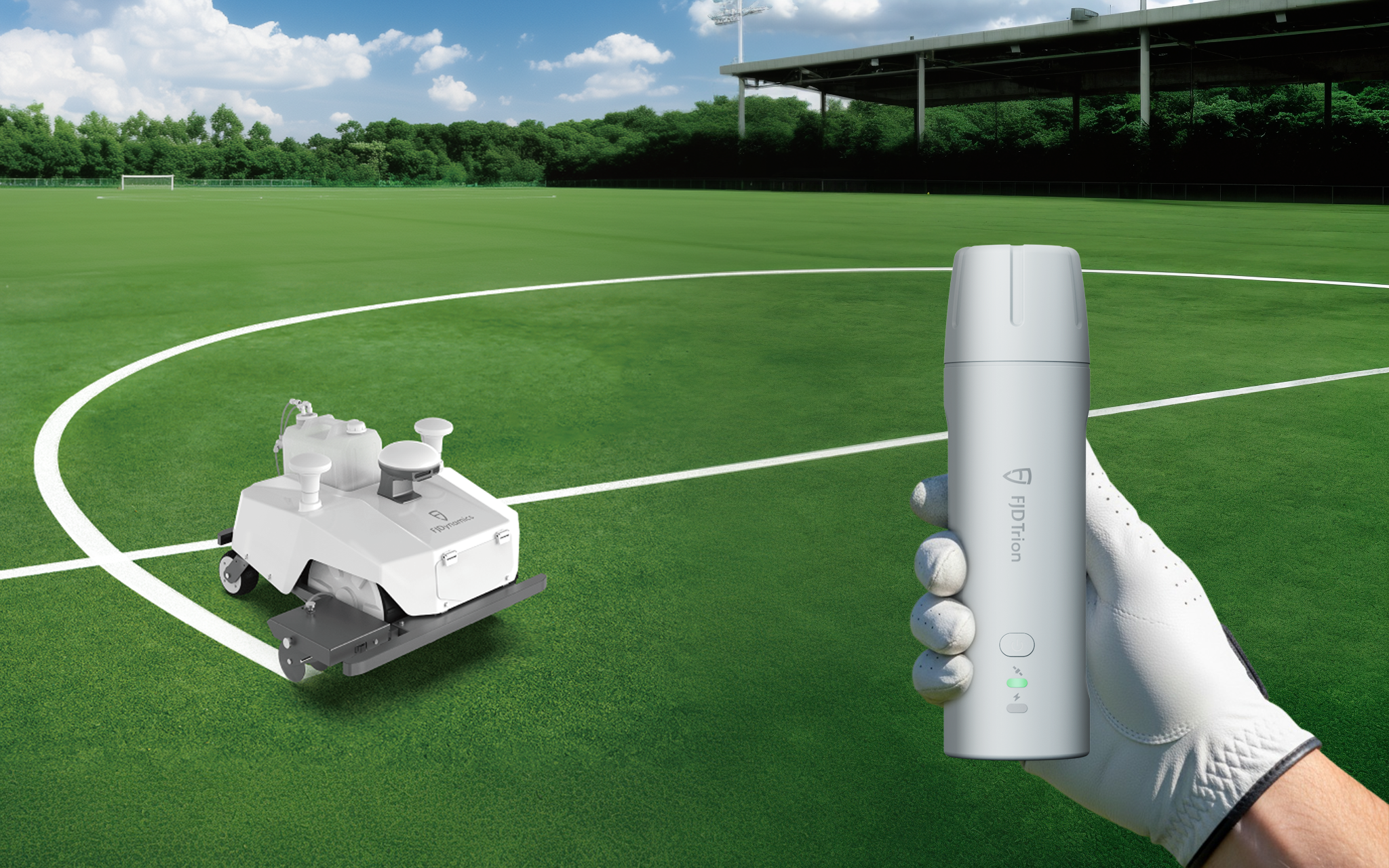

Accédez rapidement à l'écosystème FJD pour un flux de travail fluide, du champ à la machine. Les données GNSS collectées avec le V4E sur le terrain peuvent être directement exploitées par les systèmes de guidage automatique agricole, les tondeuses robotisées et autres appareils intelligents de FJD pour des tâches automatisées. Aucune conversion de données n'est nécessaire, ce qui vous permet de travailler plus rapidement et de réduire les erreurs.
* Au-delà de l'écosystème FJD, sa conception ouverte prend également en charge la personnalisation pour répondre à vos besoins uniques.

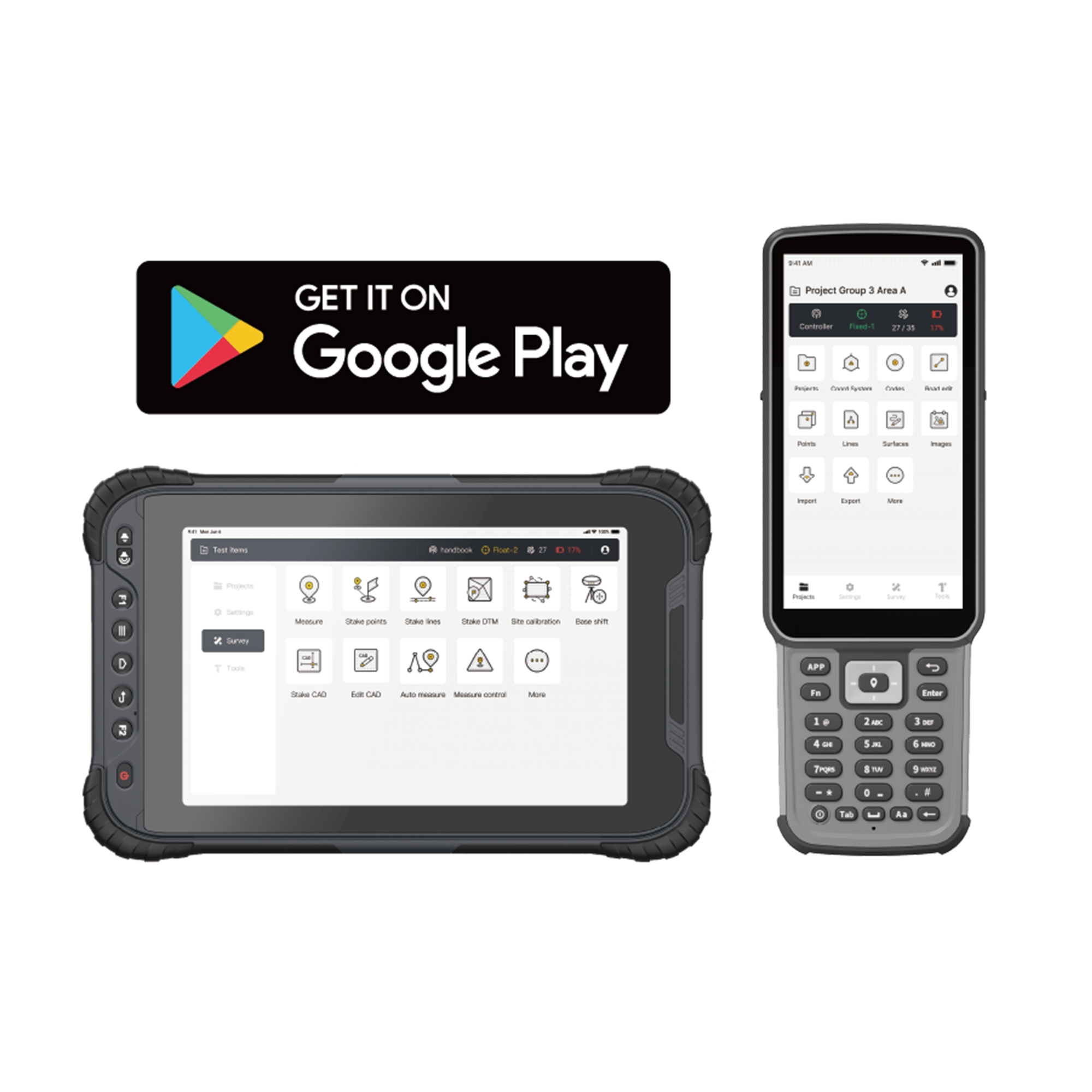

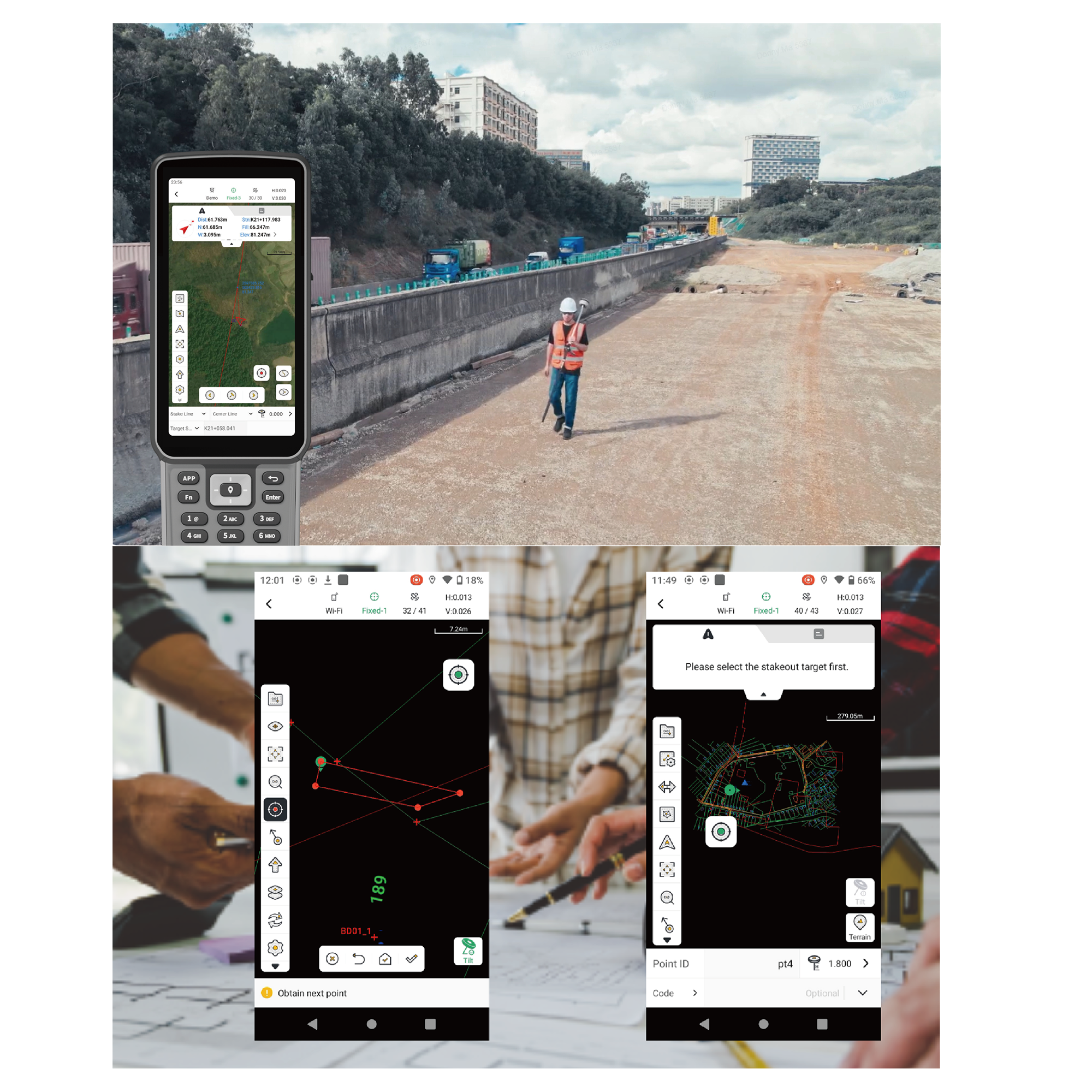

Présentation de l'application FJD Trion Survey

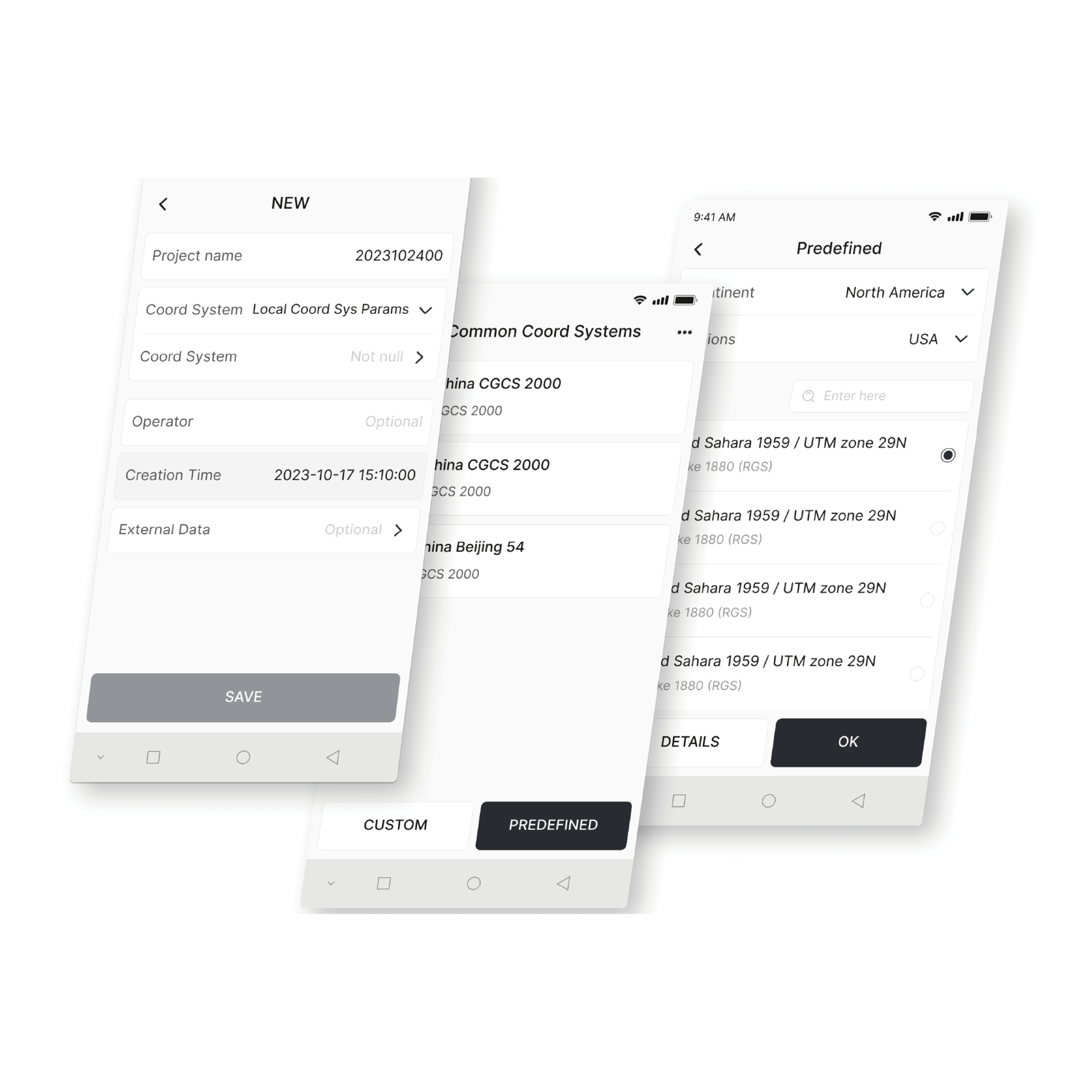

Transformation de coordonnées
Créez divers modèles de plan et d'élévation grâce à plus de 8 000 systèmes de coordonnées, 70 ellipsoïdes et 30 projections. Vous pouvez également effectuer des corrections de géoïde pour répondre aux besoins de votre région.

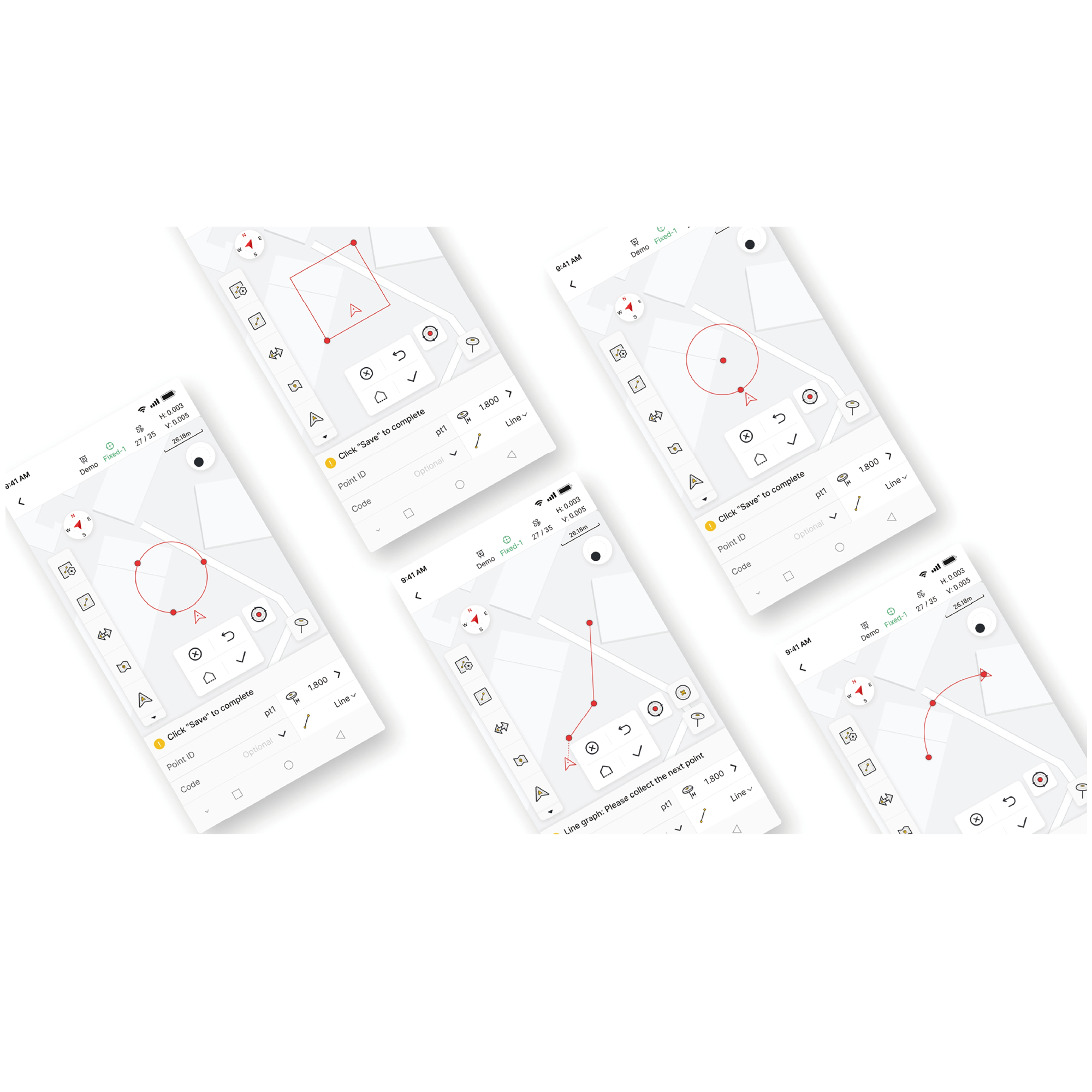

Mesurer et dessiner
Obtenez des données de positionnement précises et mesurez/dessinez 10 formes courantes (dont des polylignes, des cercles et des rectangles) . Vous pouvez également effectuer des mesures codées avec des catégories graphiques claires pour accélérer la cartographie post-levée.
Piquetage efficace et coordination fluide
Après avoir traité les données dans l'application de levés topographiques, vous pouvez ajouter des étiquettes personnalisées et les exporter rapidement vers des fichiers CAO courants pour un piquetage rapide sur le terrain. L'application permet également de visualiser les détails des routes, tels que les équations de station, les alignements, les profils en travers et les pentes. Une fois les informations de piquetage vérifiées, vous pouvez les exporter au format LandXML pour un partage rapide et une coordination simplifiée.
Adaptable à une utilisation mondiale
Grâce à sa compatibilité avec 16 langues, l'application Trion Survey vous permet de traiter les données topographiques collectées par V4E dans la langue de votre choix. De plus, vous pouvez basculer facilement entre les modes paysage et portrait pour un affichage optimal des données sur les écrans UA80 (8 pouces) et D10 (10 pouces) . Votre flux de travail, du terrain au traitement, s'en trouve simplifié, et vos données sont rapidement prêtes pour votre prochain projet.
Scénarios d'application
Levé topographique

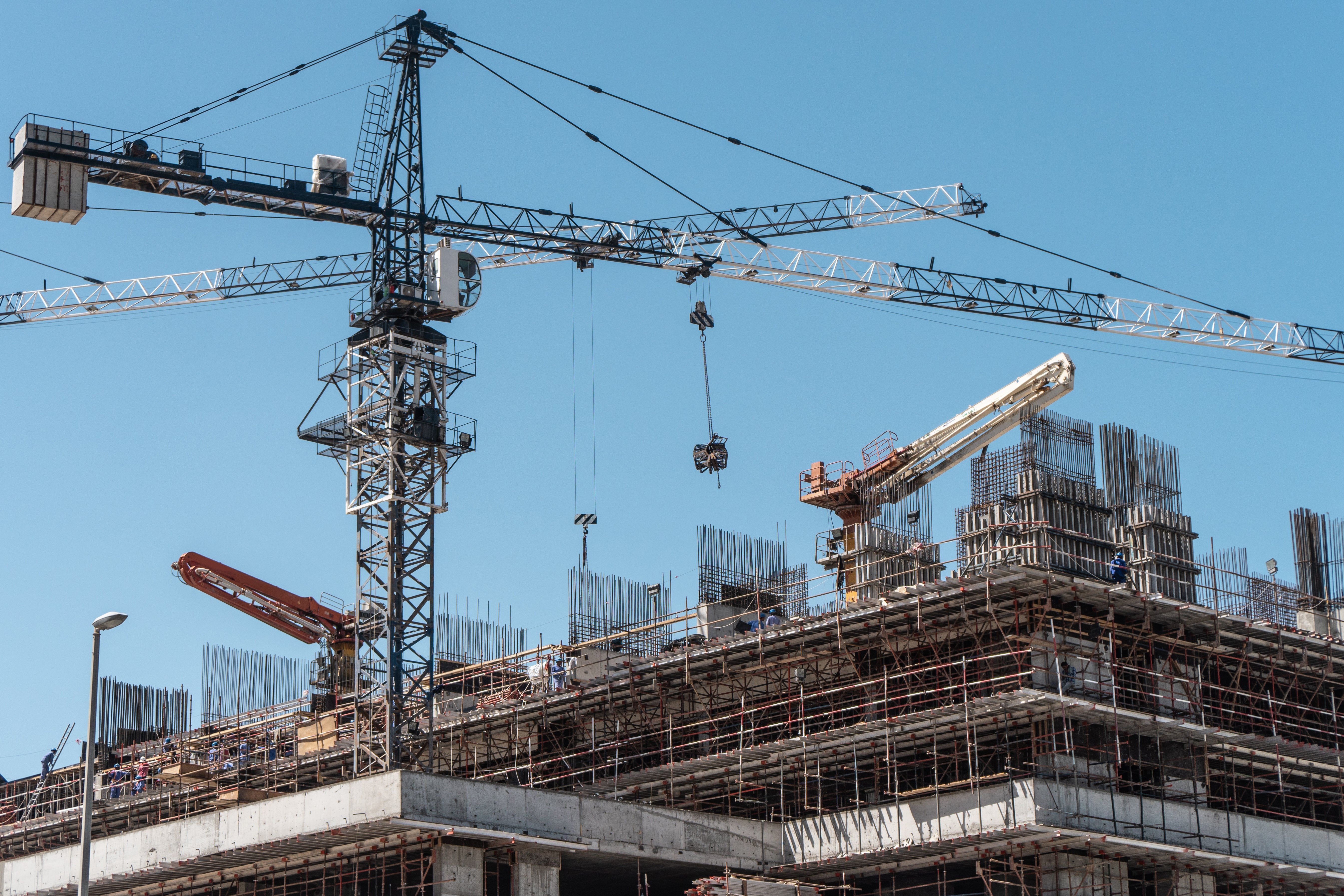

Construction et BIM
Services publics et travaux publics
levés topographiques routiers
Foresterie et agriculture
Intégration robotique rapide
Caractéristiques
GPS
1408 canaux
L1C/A, L2P, L5
G1, G2
B1I, B2I, B3I, B1C, B2a, B2b *
L1, L2C, L5
L1C/A
Précision et fiabilité
≤1s
Démarrage à froid ≤ 30 s ; Démarrage à chaud ≤ 5 s
<99, 9%
- Mesure et positionnement :
- 1 Hz, 2 Hz, 5 Hz, 10 Hz, 15 Hz, 20 Hz
H≤1, 5 m, V≤2, 5 m
H≤0, 4 m, V≤0, 8 m
- H≤0, 8 cm+1 ppm,
- V≤1, 5 cm+1 ppm
20 ns
0, 03 m/s
- Erreur 3D à une distance de mesure de 3 m ≤ 3 cm
- (angle d'inclinaison ≤30°) (V4E Pro)
Paramètres électriques et d'interface
5 V/2 A
≤ 1.5W
USB 2. 0 Type-C
≤3h
Caractéristiques physiques
PC+ABS
182x53x53 mm
interface interne à filetage 1/4
Allumé éteint
Démontage et chargement fixes
Indice de protection IP67
-20℃ à 60℃
0℃ à 45℃
