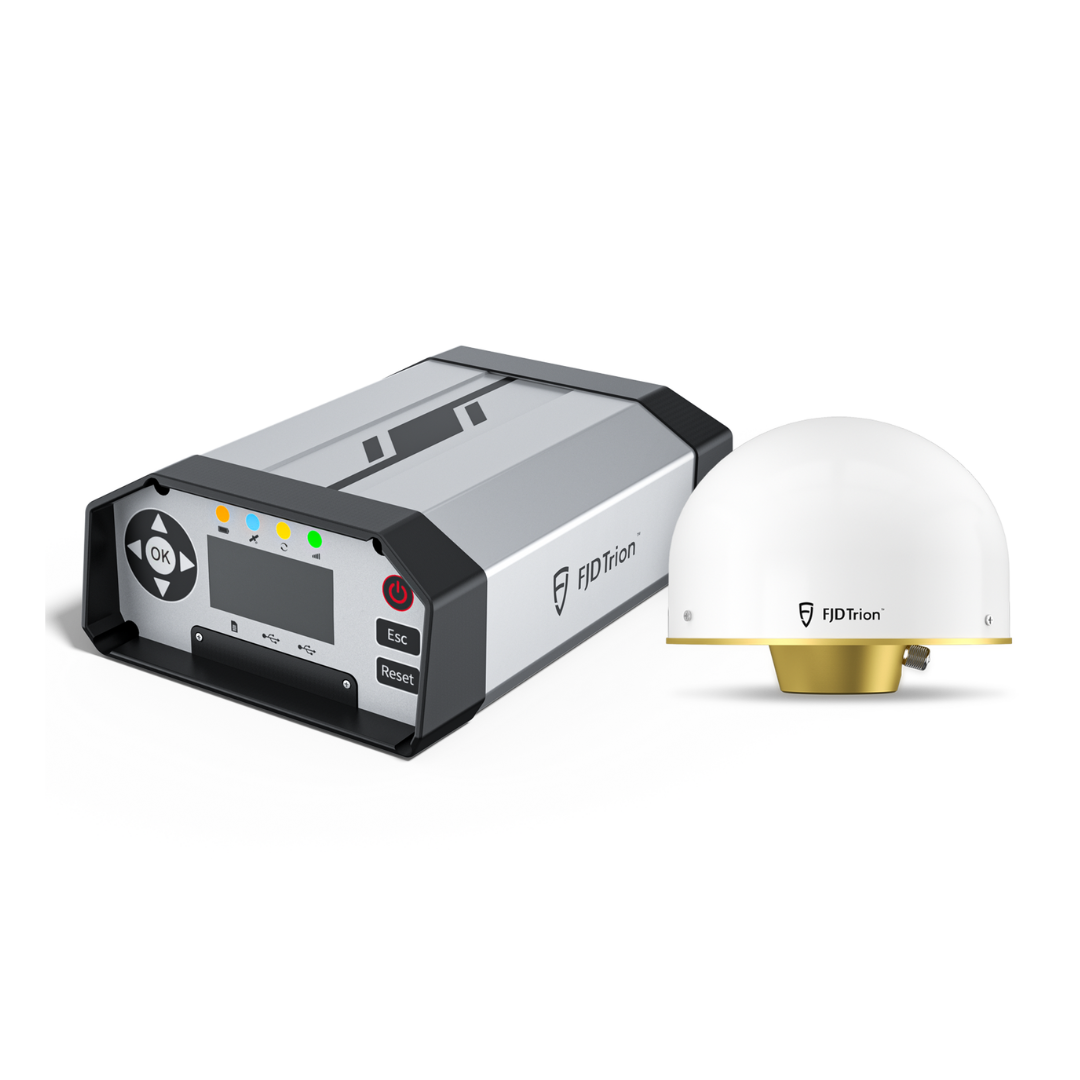

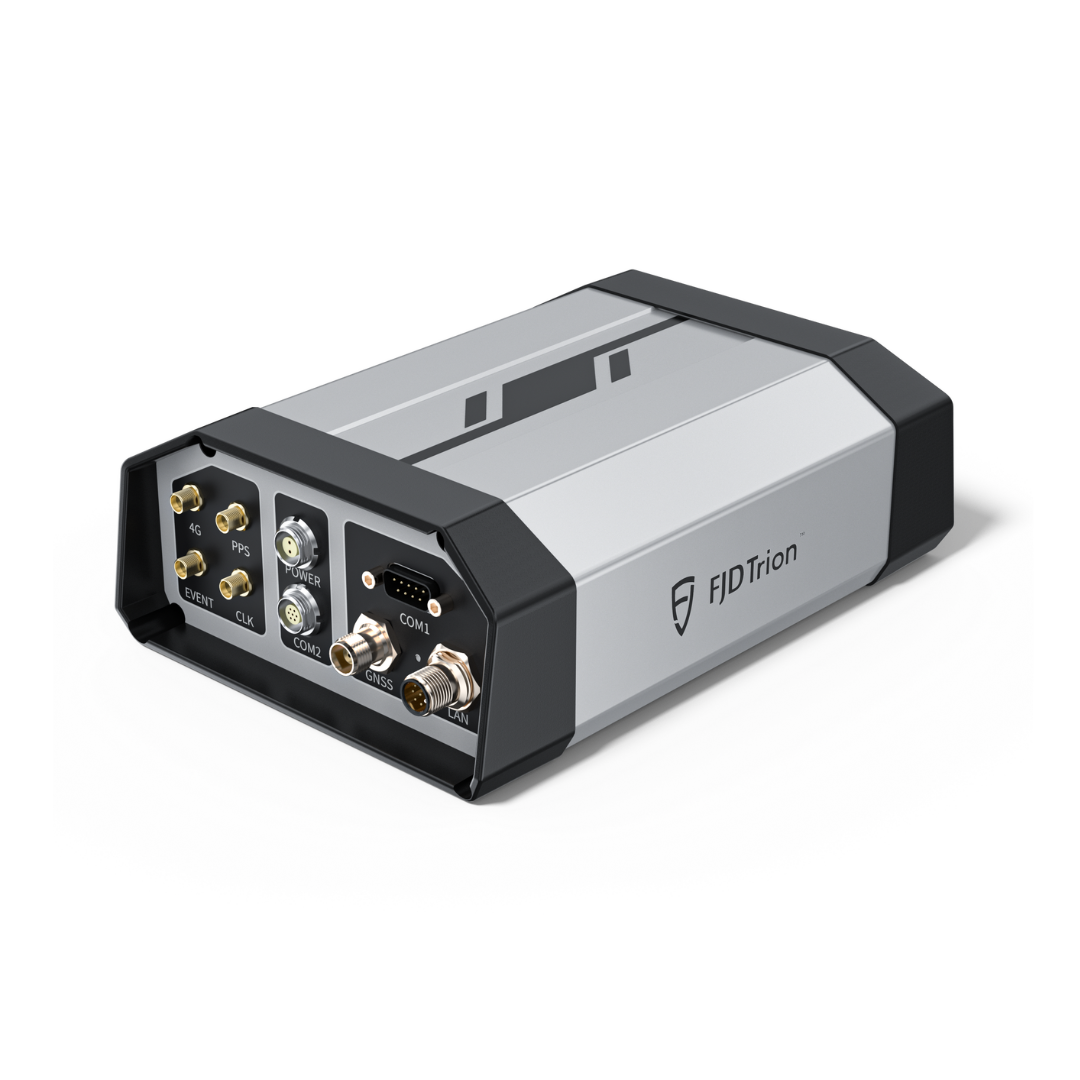

SYSTÈME CORS FJD Trion N10
Système GNSS CORS hautes performances offrant des corrections RTK rapides, stables et précises pour l'agriculture, l'arpentage et la robotique.
- Multi-Constellation et Multi-Fréquence : Prend en charge GPS, GLONASS, Galileo, BDS et QZSS sur 16 bandes de fréquences.
- Précision au centimètre près : Prise en charge du RTK et du VRS simples, précision horizontale supérieure à 2 cm, précision verticale supérieure à 5 cm.

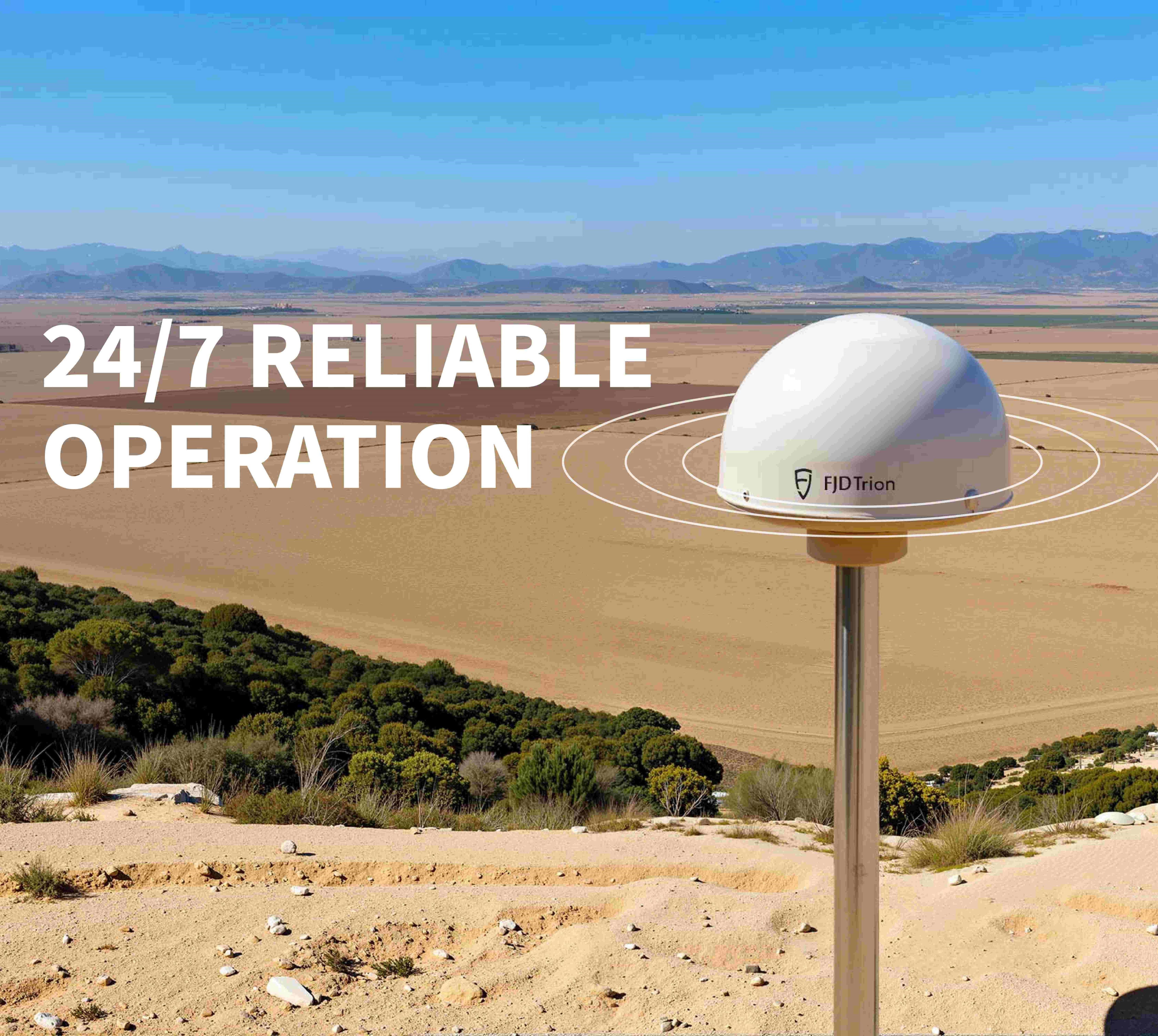

- Fonctionnement fiable 24h/24 et 7j/7 : Service de correction continue des données, avec une batterie intégrée prenant en charge une sauvegarde ≥ 24 h et un MTBF ≥ 25 000 h.

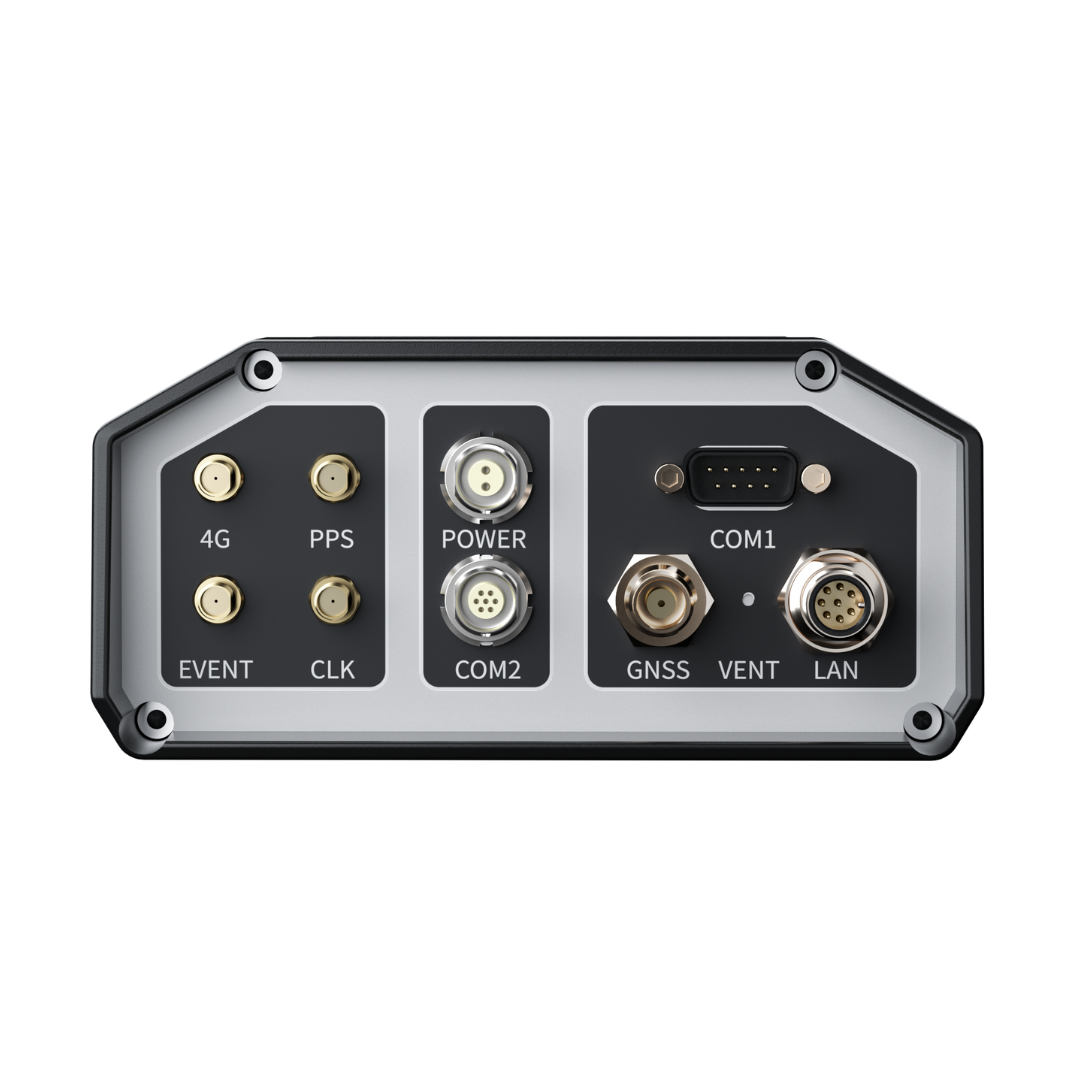

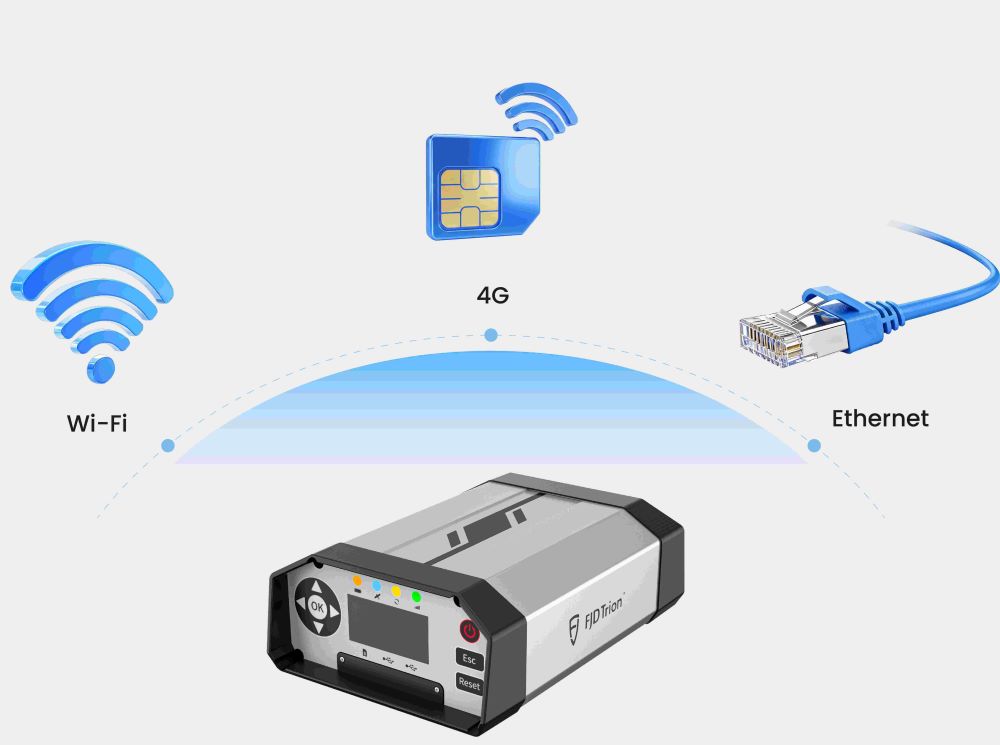

- Connectivité réseau polyvalente : Prend en charge Ethernet, 4G et Wi-Fi, redondance et sauvegarde automatiques, garantissant une transmission de données ininterrompue.

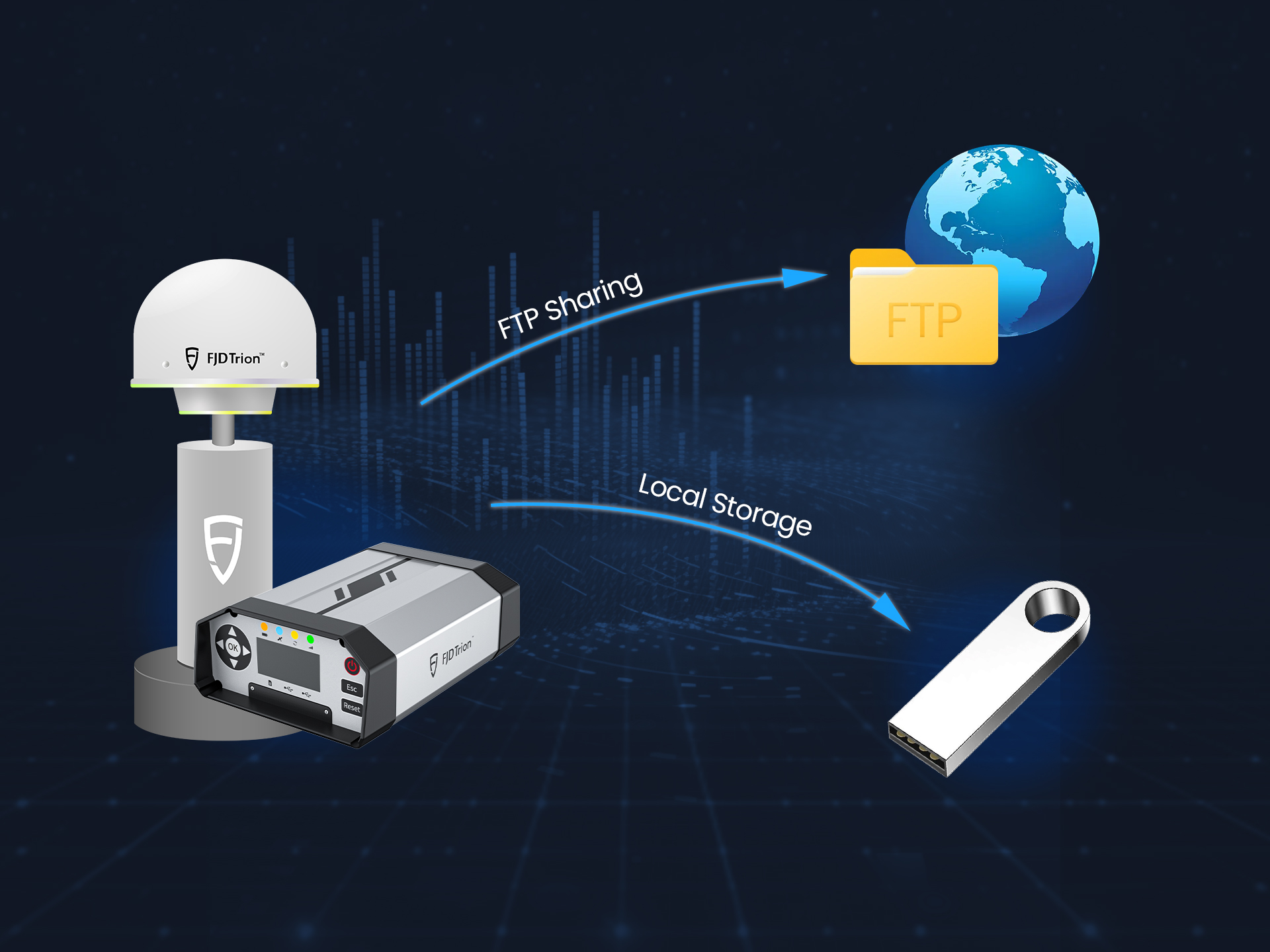

- Gestion intelligente des données : Comprend un push FTP intégré pour les données d'observation brutes et un stockage cyclique local pour garantir un transfert efficace et une sauvegarde sécurisée.
Get it between -
Avantage
Précision et efficacité

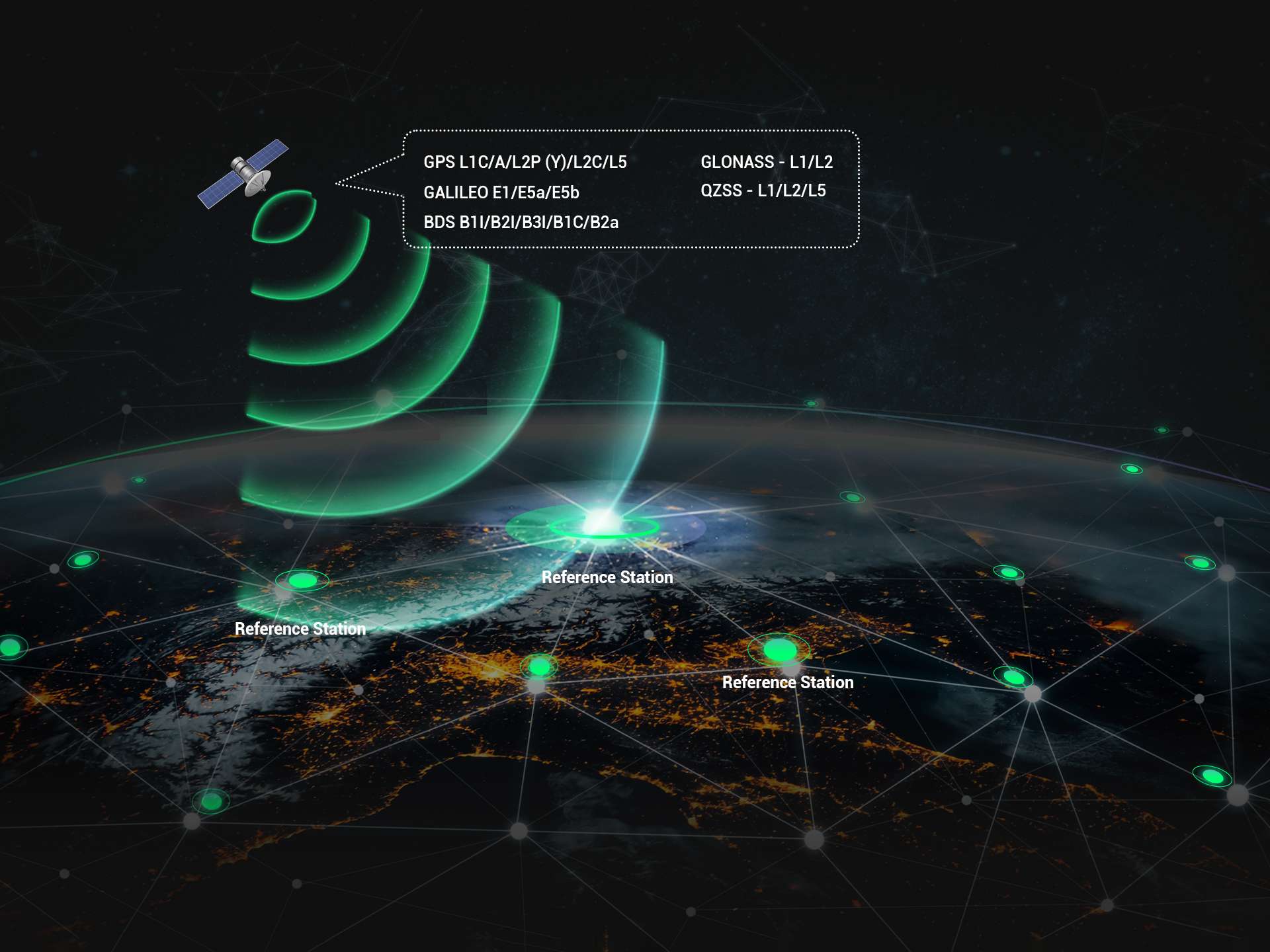

Le système GNSS CORS FJD Trion N10 offre des corrections RTK rapides et stables avec une précision centimétrique. La prise en charge multiconstellation et multifréquence garantit un positionnement fiable pour les applications agricoles, topographiques et robotiques.
Compatibilité et vitesse

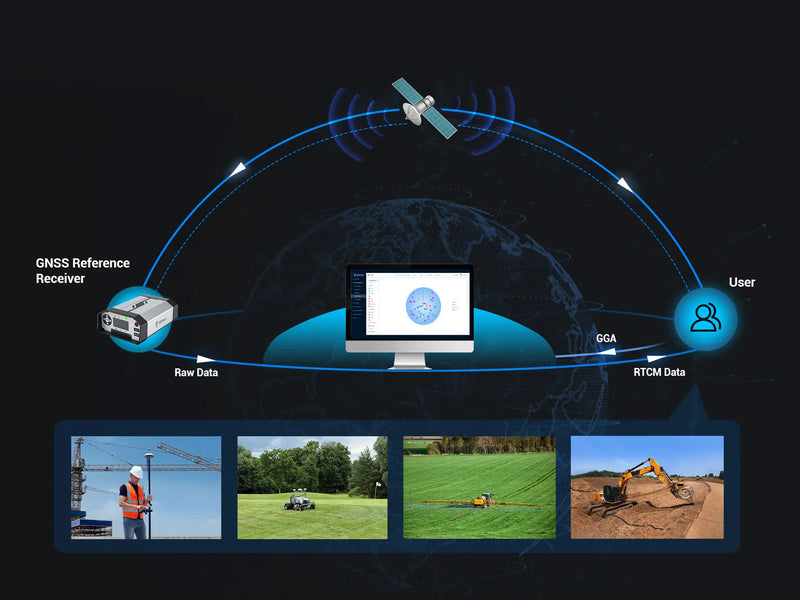

Entièrement compatible avec les appareils RTK courants, le système prend en charge les protocoles RTCM2. x/3. x et NTRIP. Sa configuration rapide et sa connectivité fluide garantissent une intégration efficace pour les réseaux GNSS professionnels.
Gestion et maintenance

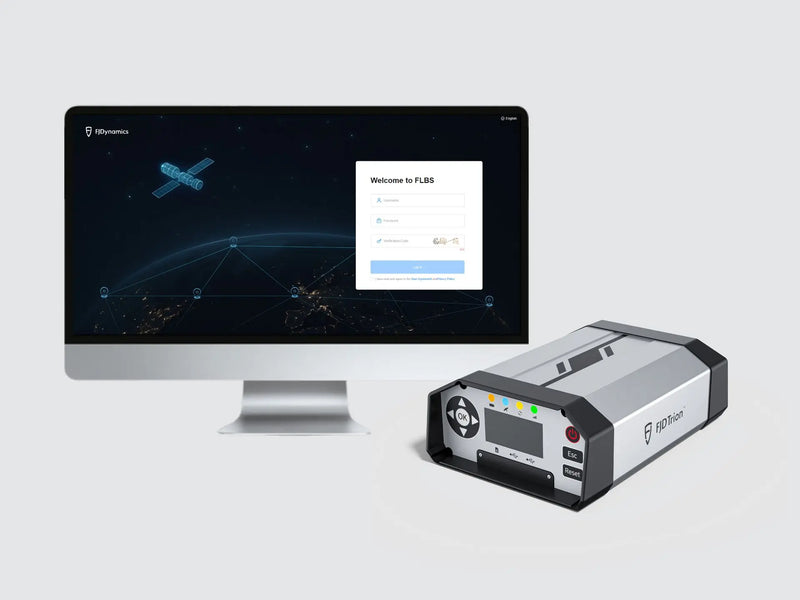

Simplifiez l'exploitation des stations grâce à la gestion à distance via la plateforme FLBS. Les alertes automatiques, la gestion des comptes NTRIP et la sauvegarde des données réduisent les temps d'arrêt et les coûts de maintenance, garantissant ainsi la fiabilité du réseau CORS.
Caractéristiques
Capacités et connectivité du système
| Signal | GPS BDS B1I/B2I/B3I/B1C/B2a L1C/A/L2P (Y) /L2C/L5 GLONASS L1/L2 Galileo E1/E5a/E5b QZSS L1/L2/L5 |
| Positionnement à point unique (RMS) | Horizontal : 1, 5 m Vertical : 2, 5 m |
| RTK (RMS) | Horizontal : 0, 8 cm + 1 ppm Vertical : 1, 5 cm + 1 ppm |
| Post-traitement statique (RMS) | Horizontal : 2, 5 mm + 1 ppm Vertical : 5, 0 mm + 1 ppm |
| Taux de mise à jour | Jusqu'à 5 Hz |
| Protocoles | NMEA-0183, RTCM2. x/3. x |
| Protocole réseau | NTRIP/TCP |
Environnement d'exploitation
| Température de fonctionnement | -40°C ~ +65°C |
| Température de stockage | -40°C ~ +80°C |
| Classement IP | Indice de protection IP67 |
Source de courant
| Tension d'entrée | CA 90-260 V CC 9-36 V |
| Consommation électrique (standard) | 5W |
Aperçu du contenu du colis
La liste suivante détaille l'ensemble des composants du récepteur de référence GNSS FJD N10 et de l'antenne Choke Ring. Chaque article est soigneusement emballé pour garantir une livraison en toute sécurité et une installation aisée. Il comprend tous les accessoires, câbles et documentation nécessaires à un déploiement et une utilisation immédiats. Pour un aperçu plus détaillé, visionnez notre vidéo sur l'emballage du produit N10, qui présente le déballage et tous les composants inclus.

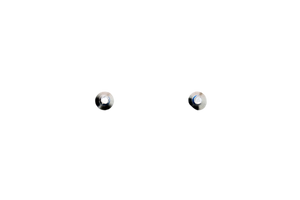

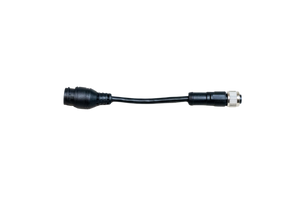

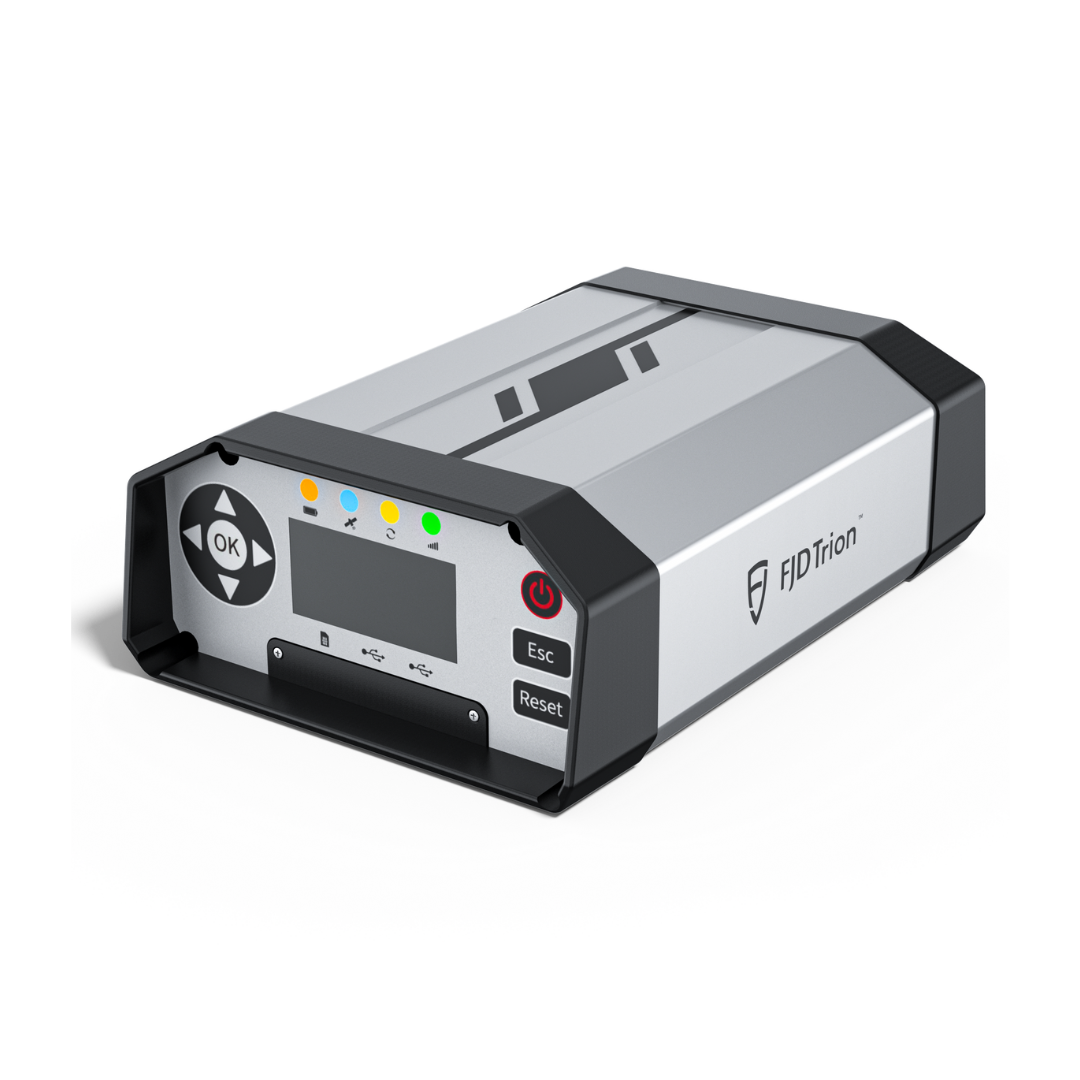

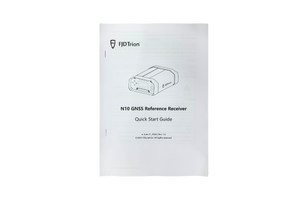

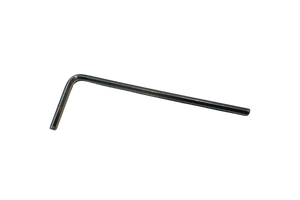

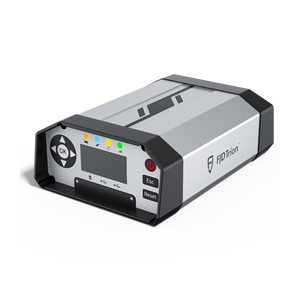

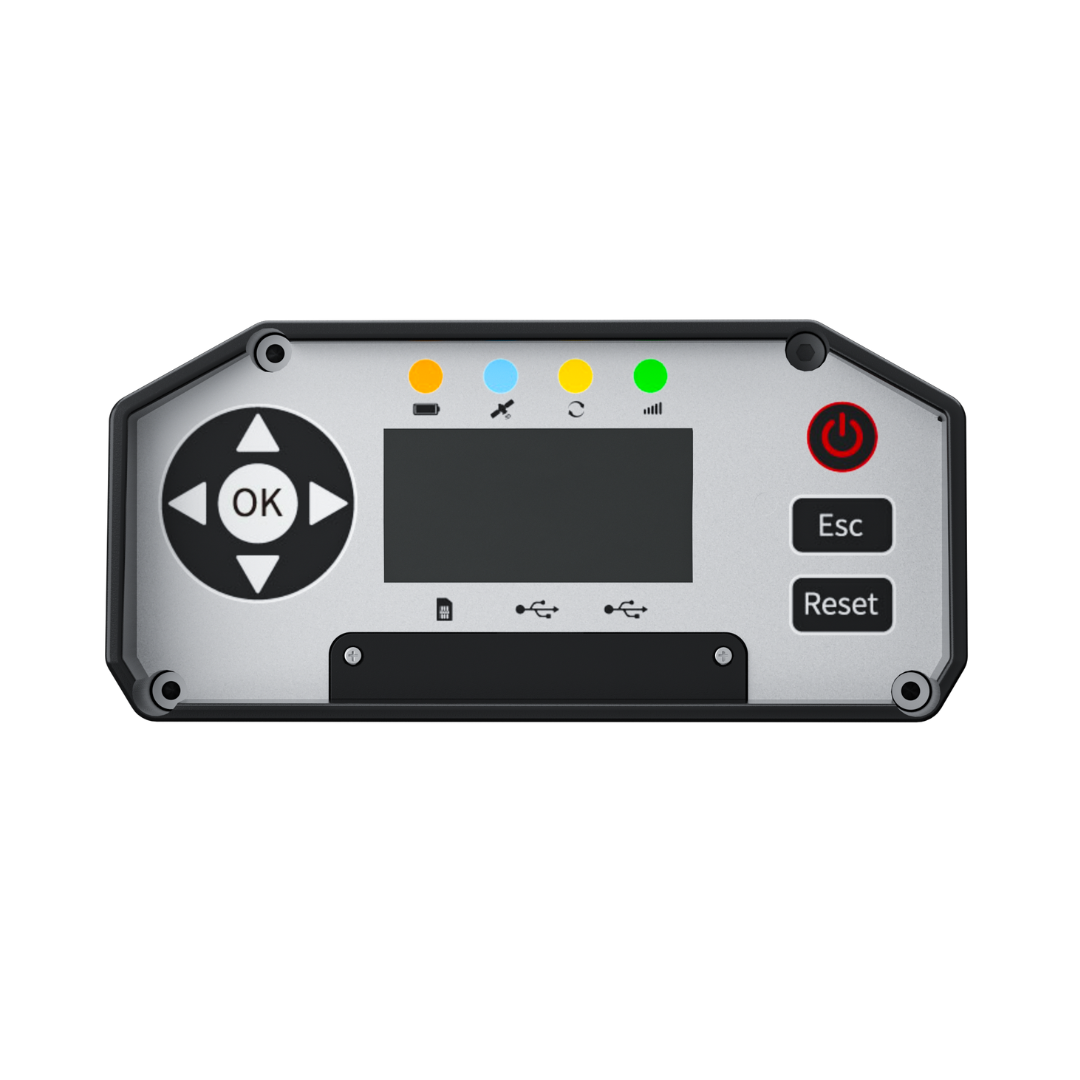

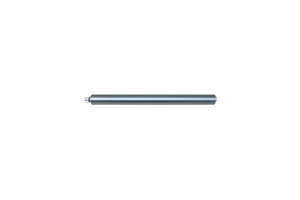

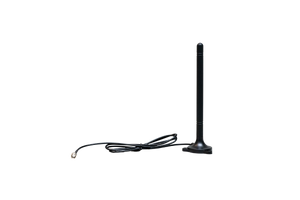

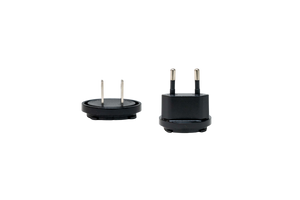

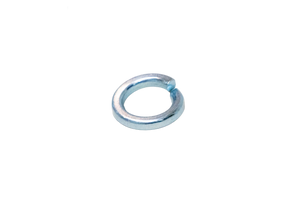

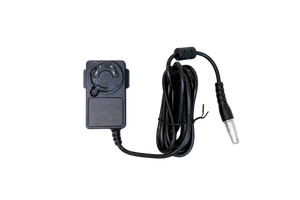

Liste de colisage du récepteur

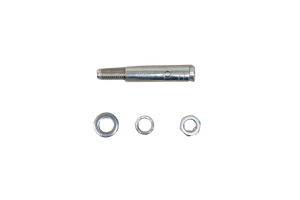

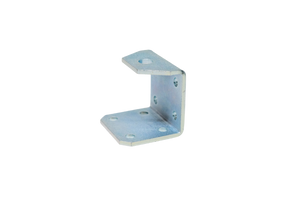

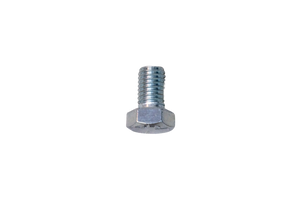

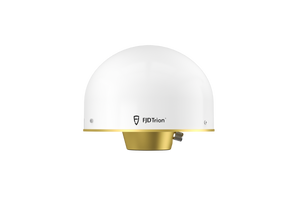

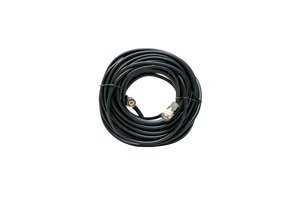

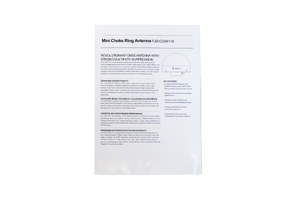

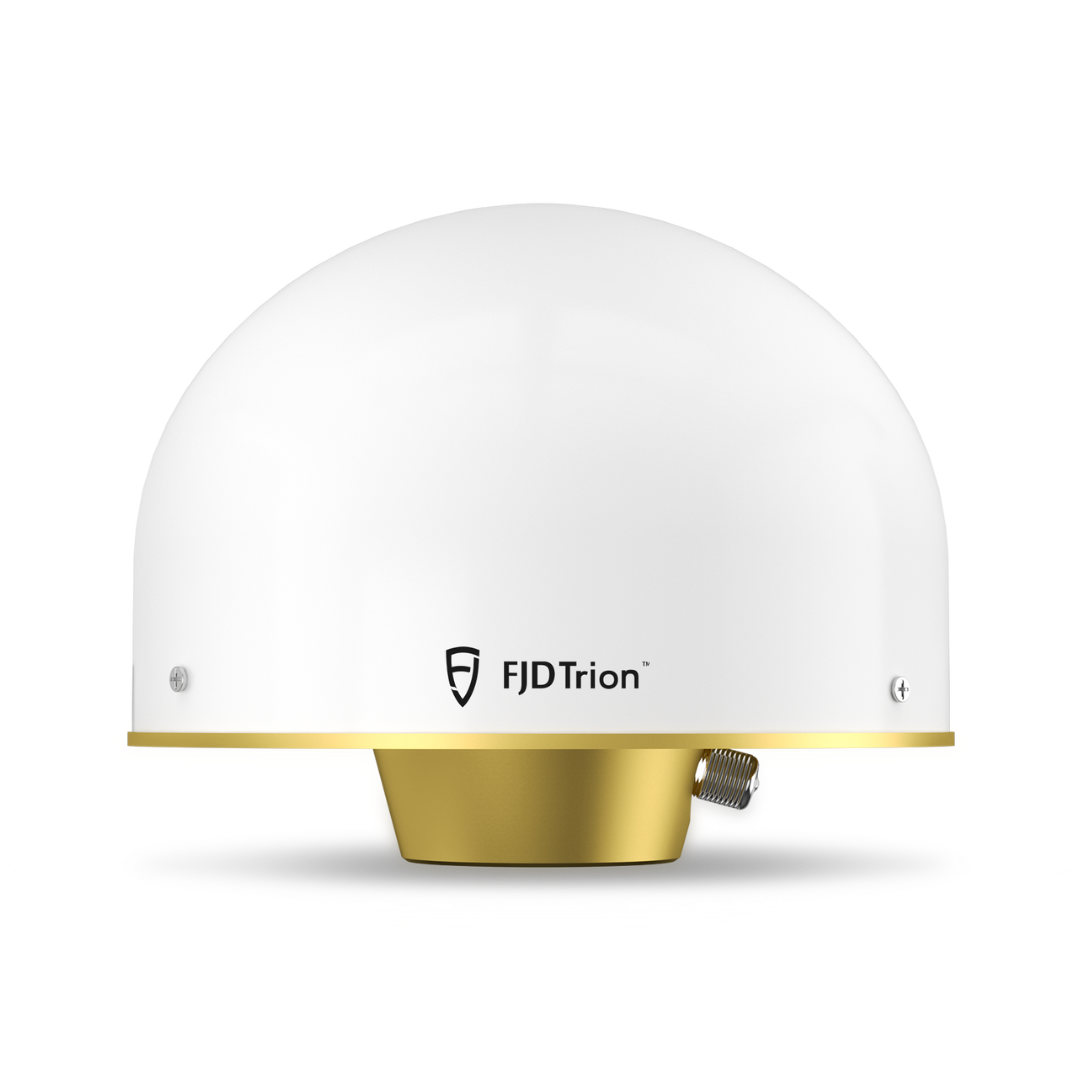

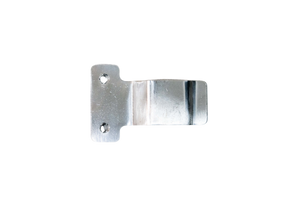

Liste de colisage de l'antenne à anneau d'étranglement
Télécharger
FAQ
Transmettez des signaux RTK via le réseau ; ne vous souciez plus des limites de distance ni des obstacles liés au terrain. Concentrez-vous sur la puissance de calcul de votre terminal : assurez-vous qu'il offre la précision requise dans les conditions de signal actuelles. Maintenez une portée de 30 km pour garantir un positionnement stable et des performances fiables. Appliquez-le à la plupart des scénarios d'opérations de précision en toute confiance !
Placez l'antenne GNSS dans un espace dégagé, à l'abri de toute obstruction ou interférence. Restez à au moins 300 m de tout objet susceptible de provoquer des interférences. Assurez-vous d'avoir une ligne de visée satellite avec un angle d'élévation supérieur à 10°. Montez l'antenne GNSS verticalement, jamais en biais.
Notez que le N10 consomme généralement 5 W. Comptez environ 3, 6 kWh par mois et environ 43, 8 kWh par an. Lorsque l'alimentation externe est débranchée, la batterie intégrée peut assurer jusqu'à 24 heures d'autonomie.
Connectez-vous via Ethernet, 4G ou Wi-Fi, ou associez-le à un terminal Starlink. Activez la sauvegarde réseau double ou triple et respectez l'ordre de priorité : Ethernet > 4G > Wi-Fi. Il est recommandé d'utiliser une carte SIM 4G avec un forfait de données de 10 Go/mois.
Chaque compte NTRIP correspond à un terminal utilisateur unique. N'utilisez pas le même compte sur plusieurs terminaux simultanément ; une utilisation échelonnée est autorisée. Le compte NTRIP nécessite un abonnement ; son renouvellement est indispensable pour continuer à l'utiliser après expiration.
N10 peut s'aligner sur le système de coordonnées du service NTRIP local. Sauf exigence particulière, FJDynamics utilisera par défaut ITRF2020 pour calculer et définir les coordonnées de la station de base.
La station et le terminal N10 CORS doivent maintenir la stabilité du réseau. Lorsque plusieurs stations CORS fournissent une couverture régionale, la plate-forme FLBS bascule automatiquement le terminal vers la station la plus proche (sans que l'utilisateur ne le sache) .
Choisissez le point d'accès approprié en fonction du format de signal RTK pris en charge par le terminal. La station N10 CORS fournit un point d'accès universel (RTCM) , compatible avec tous les produits FJDynamics. Pour les terminaux d'autres marques, il est recommandé de confirmer à l'avance la compatibilité avec FAE.
